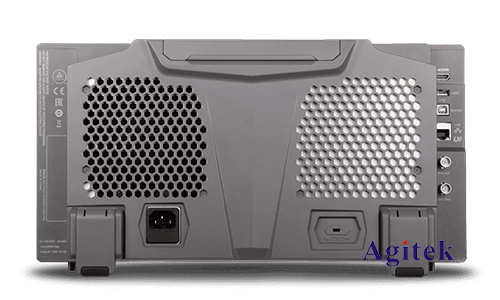

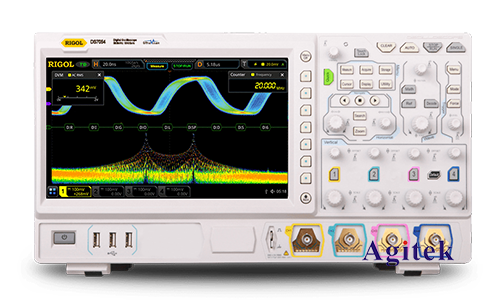

普源MSO7054是一款高性能數字示波器，具有1 GHz帶寬和5 GSa/s采樣率，并支持混合信號分析功能。本文將介紹如何使用MSO7054測量晶振波形，并分析其波形的特性。

　　一.測量準備

　　示波器連接：將MSO7054的通道1連接到晶振的輸出端，并將通道2連接到晶振的參考時鐘輸入端。

　　探頭選擇：使用高阻抗探頭，例如10:1或100:1探頭，以避免對晶振電路的影響。

　　觸發設置：將觸發源設置為通道1，并將觸發電平設置為晶振輸出信號的峰值。

　　二.測量步驟

　　1.打開MSO7054并設置通道1和通道2的垂直刻度和水平刻度。

　　2.調整觸發電平，使晶振輸出信號的峰值位于觸發電平線上。

　　3.觀察晶振輸出信號的波形，并記錄其頻率、幅度、上升時間、下降時間等參數。

　　4.測量晶振參考時鐘輸入信號的波形，并與晶振輸出信號進行比較。

　　5.分析晶振波形的特性，例如抖動、相位噪聲等。

　　三.波形分析

　　晶振波形的分析需要根據具體的應用場景進行。例如，在時鐘電路中，晶振的頻率精度和穩定性非常重要。在射頻電路中，晶振的相位噪聲和抖動會影響信號的質量。

　　四.注意事項

　　測量時應確保晶振工作正常，并處于穩定的狀態。

　　選擇合適的探頭，避免對晶振電路的影響。

　　正確設置觸發電平，確保觸發穩定。

　　分析晶振波形時，應考慮具體的應用場景和要求。

　　普源MSO7054數字示波器可以方便地測量晶振波形，并分析其波形的特性。通過對晶振波形的分析，可以了解晶振的工作狀態和性能，并為電路設計提供重要的參考信息，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
