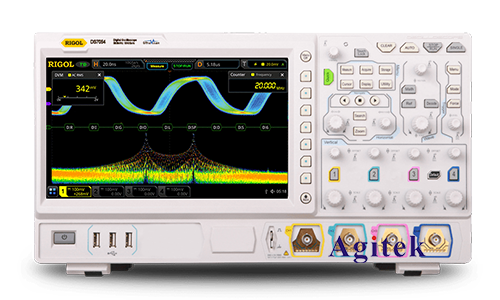

作為一名專業工程師，我們常常需要精確測量電流以確保電路的正常運行和性能優化。普源（RIGOL）的MSO7054示波器是一款高性能的工具，能夠滿足各種復雜的測量需求。本文將詳細介紹如何使用MSO7054示波器進行電流測量，并提供一些實用技巧來幫助您獲得準確的測量結果。

　　準備工作

　　在開始測量之前，確保您擁有以下設備和工具：

　　1.普源MSO7054示波器

　　2.電流探頭（例如，RIGOL RP1003C）

　　3.被測電路

　　4.適當的連接線和探針

　　步驟一：連接電流探頭

　　首先，您需要將電流探頭連接到示波器上。通常，電流探頭會有一個BNC連接器，您可以將其直接插入示波器的通道輸入端。確保連接穩固，以免在測量過程中出現信號干擾。

　　步驟二：設置示波器參數

　　1.選擇通道：在示波器上選擇您連接電流探頭的通道。假設您將探頭連接到通道1，則按下示波器面板上的“CH1”按鈕。

　　2.設置探頭類型：在示波器菜單中，找到探頭設置選項，并選擇“電流探頭”。根據您使用的探頭型號，輸入相應的衰減比或放大倍率。

　　3.調零：在進行實際測量前，執行探頭的調零操作。這是為了消除探頭自身的偏移誤差，確保測量精度。大多數電流探頭都配有調零功能，請參照探頭的使用說明進行操作。

　　步驟三：進行測量

　　1.連接被測電路：使用電流探頭夾在電路中的電流路徑上，確保連接牢固。盡量減少電流探頭與被測電路之間的松動，以避免測量誤差。

　　2.調整時間基準：在示波器上選擇合適的時間基準，確保波形能夠清晰地顯示在屏幕上。您可以根據被測電流的頻率和性質，調整時間基準和垂直靈敏度，以獲得**顯示效果。

　　3.捕獲波形：啟動示波器，觀察屏幕上的電流波形。您可以使用“自動設置”功能，讓示波器自動調整到**參數，以便快速捕獲到清晰的波形。

　　4.分析數據：使用示波器的各種測量工具（如游標、數學運算功能等），對捕獲到的電流波形進行分析。您可以測量峰值電流、有效值、電流波形的頻率等參數。

　　實用技巧

　　1.降低噪聲干擾：在測量過程中，盡量保持示波器和電流探頭遠離高頻干擾源，如開關電源或其他電子設備。使用屏蔽線纜和濾波器也有助于減少噪聲干擾。

　　2.校準探頭：定期校準電流探頭，確保其測量精度。探頭在使用一段時間后，可能會因為老化或其他因素產生誤差，校準能夠有效地消除這些誤差。

　　3.記錄數據：利用MSO7054示波器的存儲功能，記錄并保存測量數據，以便后續分析和對比。這對于長期監測電路性能變化或進行故障診斷非常有幫助。

　　應用實例

　　讓我們通過一個具體的例子來說明如何使用MSO7054示波器測量電流。假設我們要測量一款DC-DC轉換器的輸出電流。

　　1.準備工作：連接好電流探頭和示波器，并將電流探頭夾在DC-DC轉換器的輸出端。

　　2.設置示波器參數：選擇合適的時間基準和垂直靈敏度，設置探頭類型為電流探頭，執行調零操作。

　　3.捕獲波形：啟動示波器，觀察輸出電流波形。調整參數直到波形清晰顯示在屏幕上。

　　4.分析數據：使用游標測量輸出電流的峰值和有效值，并記錄數據進行對比分析。

　　通過以上步驟和技巧，您可以使用普源MSO7054示波器對各種電路進行精確的電流測量。這款示波器強大的功能和高性能使其成為工程師們進行電氣測量和分析的理想工具。希望本文的介紹能幫助您更好地掌握使用MSO7054示波器測量電流的方法，提高您的工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
