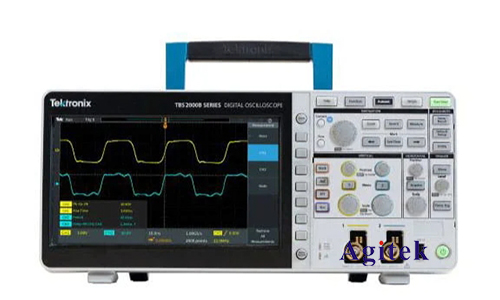

泰克TBS2202B數字存儲示波器是一款功能強大的測試儀器，可以用于測量各種類型的信號，包括交流電。本文將介紹如何使用TBS2202B測量交流電，包括儀器的設置、測量方法和注意事項。

　　1.儀器設置

　　1.1通道設置

　　將示波器的通道設置為交流耦合模式，以便測量交流信號。

　　選擇合適的垂直靈敏度，以便信號能夠清晰地顯示在屏幕上。

　　選擇合適的水平時間基，以便能夠觀察到信號的周期和頻率。

　　1.2探頭設置

　　使用示波器提供的探頭，并確保探頭接地良好。

　　選擇合適的探頭衰減比，以便測量信號的真實幅值。

　　1.3觸發設置

　　選擇合適的觸發源和觸發電平，以便穩定地捕獲信號。

　　對于交流信號，通常選擇電源線頻率作為觸發源。

　　2.測量方法

　　2.1連接被測電路

　　將示波器的探頭連接到被測電路的兩個測試點。

　　確保探頭與被測電路良好接觸。

　　2.2觀察信號

　　觀察示波器屏幕上的信號波形。

　　測量信號的峰值電壓、峰峰值電壓、周期和頻率。

　　2.3記錄數據

　　將測量結果記錄下來，以便進行分析和比較。

　　3.注意事項

　　確保示波器的接地良好，以避免測量誤差。

　　選擇合適的探頭衰減比，避免信號失真。

　　選擇合適的觸發源和觸發電平，以便穩定地捕獲信號。

　　觀察信號波形時，注意觀察信號的形狀和幅值，以及信號是否有失真。

　　使用泰克TBS2202B數字存儲示波器測量交流電，可以方便快捷地獲得信號的各種參數，為電路分析和故障診斷提供重要依據。在測量過程中，需要注意儀器的設置和測量方法，以確保測量結果的準確性和可靠性。
