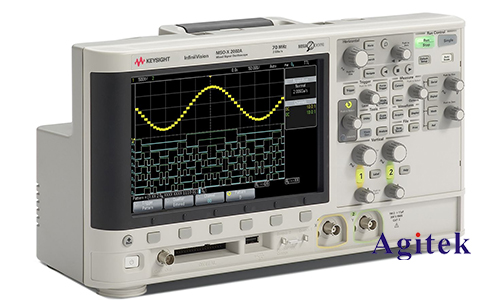

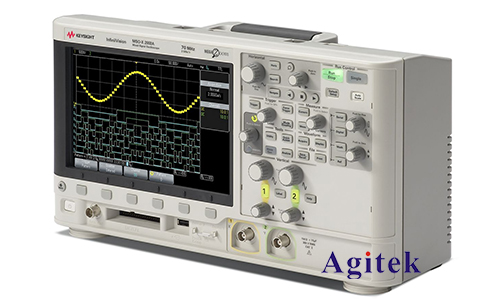

安捷倫示波器是一種常用的電子測量?jī)x器，被廣泛應用于電子工程、通信工程、計算機科學等領域。它能夠幫助工程師對電信號進行準確的測量和分析，從而為電路設計和故障排除提供重要的參考數據。其中，測量xy曲線是示波器的一項重要功能，本文將詳細介紹安捷倫示波器測量xy曲線的原理和操作步驟。

　　首先，我們需要了解什么是xy曲線。xy曲線又稱為L(zhǎng)issajous曲線，是一種描述兩個正弦波在相量上的合成效果的圖形。當兩個正弦波的頻率和相位差滿足一定條件時，它們?cè)谑静ㄆ髌聊簧闲纬梢粭l特殊的曲線，這條曲線就是xy曲線。

　　測量xy曲線在電子工程中具有重要的應用。例如，在無線通信系統中，信號極化狀態的分析常常需要使用到xy曲線。此外，xy曲線還可以用于檢測信號的相位差，幫助工程師準確判斷信號的相位關系。

　　接下來，我們將介紹如何使用安捷倫示波器測量xy曲線。首先，將示波器與待測信號源進行連接。示波器通常有兩個通道，分別用于接收兩個信號源的信號。確保示波器的通道一和通道二分別連接到待測信號源的輸出端。

　　然后，進入示波器的設置界面。示波器通常有一個菜單按鈕，點擊進入設置界面。在設置界面中，可以選擇xy模式。選擇xy模式后，示波器會將通道一和通道二的輸入信號進行合成，并在屏幕上顯示出xy曲線。

　　在示波器屏幕上顯示的xy曲線中，我們可以通過調整信號源的頻率和相位差來觀察不同的曲線效果。當兩個信號的頻率相等且相位差為0時，xy曲線將呈現為一條直線。當兩個信號的頻率不相等或相位差不為0時，xy曲線將呈現為一條閉合曲線，形狀取決于頻率和相位差的數值。

　　通過觀察xy曲線的形狀，我們可以對信號的頻率和相位差進行精確測量。示波器通常有一個光標功能，可以在屏幕上選擇兩個點，并顯示出這兩個點之間的頻率和相位差數值。通過光標功能，我們可以準確地測量信號的頻率和相位差，從而幫助工程師進行電路設計和故障排除。

　　除了頻率和相位差的測量，安捷倫示波器還提供了其他功能，如觸發功能、補償功能等。觸發功能可以幫助工程師選擇合適的觸發條件，并對信號進行穩定的顯示。補償功能可以對示波器的通道進行校準，提高測量的準確性。

　　總結起來，安捷倫示波器是一種功能強大的測量?jī)x器，可以幫助工程師對電信號進行準確的測量和分析。測量xy曲線是示波器的一項重要功能，通過觀察xy曲線的形狀，可以準確測量信號的頻率和相位差。除了測量功能，示波器還提供了觸發功能和補償功能等，幫助工程師進行電路設計和故障排除。在電子工程、通信工程和計算機科學等領域，安捷倫示波器都扮演著不可或缺的角色，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
