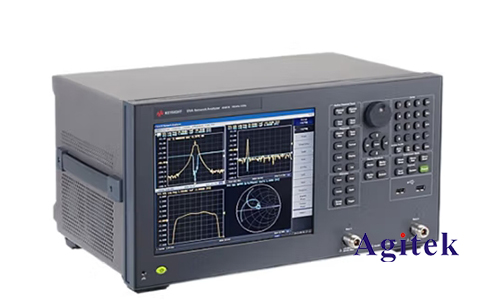

矢量網絡分析儀（Vector Network Analyzer，VNA）是一種用于測量電磁信號參數的儀器，廣泛應用于射頻（RF）和微波領域。它的主要功能是測量電路中的幅度和相位響應，以便工程師和科學家能夠更好地了解和優化電子設備的性能。下面將詳細介紹矢量網絡分析儀的組成結構。

　　1.基本原理

　　矢量網絡分析儀的工作原理基于電磁波在被測設備中的傳播特性。它通過向被測設備中發送一系列的測試信號，并測量信號的反射和傳輸來獲取有關設備特性的信息。這些信息包括頻率響應、幅度響應、相位響應等。基本原理是通過比較輸入和輸出信號之間的相對相位和幅度變化來確定被測設備的性能。

　　2.主要組成部分

　　2.1射頻源

　　矢量網絡分析儀的射頻源負責產生高頻信號，這些信號用于激勵被測設備。射頻源通常覆蓋廣泛的頻率范圍，以便用戶可以測試不同頻率下的設備性能。

　　2.2測量通道

　　測量通道是矢量網絡分析儀中的關鍵組成部分，負責接收從被測設備反射回來的信號并測量其幅度和相位。測量通道通常包括定向耦合器、混頻器、放大器和檢波器等組件，用于提取被測設備的響應特性。

　　2.3數據處理單元

　　數據處理單元負責對從測量通道獲取的數據進行處理和分析。這包括計算幅度響應、相位響應、群時延等參數。現代矢量網絡分析儀通常配備強大的數字信號處理單元，能夠?qū)崟r(shí)處理大量數據，并提供高精度的測量結果。

　　2.4控制界面

　　控制界面是用戶與矢量網絡分析儀交互的接口，通常采用圖形用戶界面（GUI）或命令行界面。用戶可以通過控制界面設置測量參數、選擇頻率范圍、以及執行其他操作。

　　2.5校準單元

　　由于測試系統和連接器等因素可能引入誤差，矢量網絡分析儀通常配備校準單元。校準單元用于消除系統誤差，確保測量結果的準確性和可靠性。

　　3.應用領域

　　矢量網絡分析儀廣泛應用于無線通信、雷達系統、天線設計、微波電路設計等領域。工程師和科學家利用矢量網絡分析儀可以深入分析電路的性能，幫助他們優化設計、診斷故障，并確保系統在不同頻率下的穩定性。

　　4.技術發展趨勢

　　隨著射頻和微波技術的不斷發展，矢量網絡分析儀也在不斷演進。未來的發展趨勢包括更寬的頻率范圍、更高的測量精度、更快的數據處理速度以及更友好的用戶界面。這些改進將使工程師和科學家能夠更有效地進行電磁信號分析和設備優化。

　　總體而言，矢量網絡分析儀作為電子測試和測量領域的重要工具，其復雜的技術組成和廣泛的應用領域使其成為現代射頻工程中不可或缺的儀器之一，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
