網絡分析儀包括信號源和接收機。接收機將會檢測器件（或網絡）的輸出信號的變化，然后與輸入該器件的源信號進行比較。為了評測器件對電流和電壓的影響，VNA會測量其引起的幅度和相位響應。由此得到傳輸和反射測量結果、阻抗和s參數，測試工程師可以根據這些結果表征他們的被測器件。

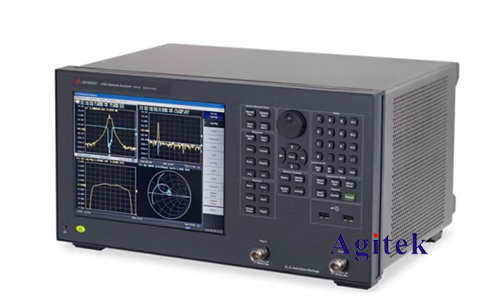

　　矢量網絡分析儀（VNA）是一種廣泛應用于電子、通信和射頻工程領域的精密儀器，用于測量和分析電路、組件或系統中的信號傳輸特性。它能夠精確地測量電路中信號的幅度、相位和頻率等參數，是電子工程師和研究人員在設計、調試和驗證高頻電路時的重要工具。

　　VNA的工作原理基于射頻（RF）信號的發射、傳輸和接收。它通常由一個射頻發生器、多路器、定向耦合器、接收器和數據處理單元組成。其基本原理包括以下幾個方面：

　　1.信號發生與傳輸：VNA首先產生高頻信號，通常采用微波頻段的射頻信號，這個信號會被送入待測系統或器件。這個信號可以是連續波或者調制的信號，具體根據測試的需求而定。

　　2.定向耦合器：VNA中的定向耦合器將一部分信號引導至待測系統，同時允許另一部分信號返回VNA，確保被測試系統中的信號不會對VNA的工作造成干擾。

　　3.接收與測量：返回的信號被VNA的接收器捕獲，接著被處理單元進行分析和測量。VNA能夠準確地測量信號的振幅和相位信息，形成幅度-頻率和相位-頻率的響應曲線。

　　4.數據處理：VNA獲得的數據會經過處理，以產生幅度、相位、衰減、傳輸損耗、回波損耗等參數的圖表或數據格式。這些數據對于理解電路特性、調整設計、診斷問題以及驗證設計規格非常關鍵。

　　VNA的精確度和靈活性使其在各種領域有著廣泛的應用，例如在無線通信系統中用于天線設計和優化、微波和毫米波電路的測試、雷達系統的開發和維護等。它能夠幫助工程師深入了解電路中的信號傳輸特性，從而確保設計符合要求并且滿足性能指標。

　　總體而言，矢量網絡分析儀通過發射、傳輸、捕獲和分析射頻信號，提供了對電路、組件或系統中信號傳輸特性的全面了解，是現代電子工程領域不可或缺的關鍵工具之一，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
