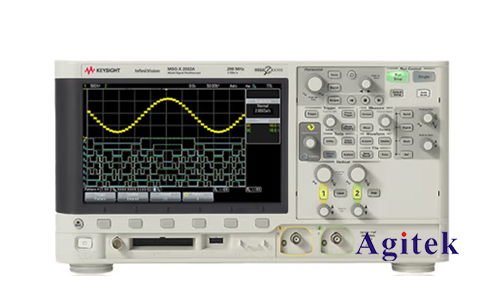

Agilent安捷倫示波器是一款功能強大的儀器，可用于捕獲和分析各種電子信號的波形。無論您是一位新手還是一個經驗豐富的工程師，本文將為您介紹如何在Agilent示波器上輕松記錄波形。

　　1.準備工作

　　在開始記錄波形之前，確保您已經完成以下準備工作：

　　-確保示波器已經正確連接到您要分析的電路或信號源。

　　-打開示波器并等待它完全啟動。

　　-確保示波器的設置處于默認狀態，或者根據需要進行調整。

　　2.設置觸發條件

　　觸發條件決定了示波器何時開始記錄波形。在Agilent示波器上，您可以執行以下步驟來設置觸發條件：

　　-轉到觸發菜單并選擇觸發類型（例如，邊沿觸發、脈沖觸發等）。

　　-配置觸發級別和觸發邊沿，以便示波器在檢測到特定條件時開始記錄波形。

　　3.設置時間和電壓基準

　　確定時間和電壓的基準非常重要，因為它們決定了波形的橫向和縱向比例。在示波器上進行如下設置：

　　-選擇合適的時間和電壓比例，以確保您能夠清晰地看到要記錄的波形。

　　-調整觸發位置，以便波形在屏幕上的位置適中。

　　4.啟動波形記錄

　　一旦您完成了觸發條件、時間和電壓基準的設置，您可以開始記錄波形：

　　-按下示波器上的"Run"按鈕或相似的按鈕，讓示波器開始記錄波形。

　　-等待示波器捕獲波形，它將在屏幕上顯示出來。

　　5.停止和保存波形

　　一旦您滿意波形的捕獲，您可以停止記錄并保存波形數據：

　　-按下示波器上的"Stop"按鈕，停止波形記錄。

　　-使用示波器的存儲功能將波形保存到USB驅動器、計算機或其他存儲設備中。

　　6.分析波形

　　保存的波形數據可以進一步分析，您可以使用示波器的內置工具或?qū)?shù)據導入到電子分析軟件中來執行各種分析任務。

　　這里可以幫助您在Agilent安捷倫示波器上記錄波形。無論您是在學習如何使用示波器還是需要執行具體的測量任務，這些步驟都將幫助您輕松地捕獲所需的波形數據。祝您在使用示波器時取得成功，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
