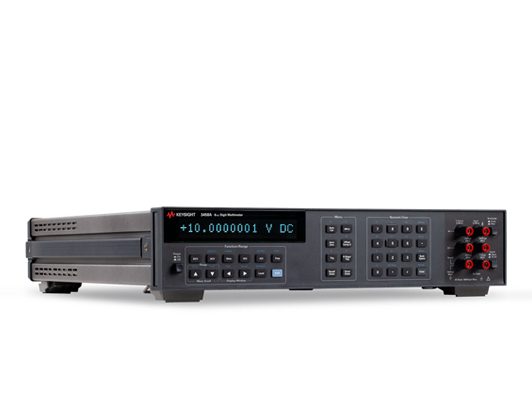

Keysight(原Agilent) 3458A突破了生產測試、科研與開發及校準實驗室在速度與精度上長時期的性能壁壘,是惠普公司提供的最快速、最靈活且最精確的多用表。在你的系統中或工作臺上,3458A以空前的測試系統吞吐量和精度、七種功能的測量靈活性、以及低的占有費用節約了你的時間和金錢。

選擇每秒鐘10萬個讀數的速率可達到最大的測試吞吐量或者以81/2位的測量分辨率和0.lppm的轉換精度實現最高的傳遞準確度。再加上3458A的操作簡單,你將擁有一臺滿足大多數測試要求的理想多用表。

高的測試系統吞吐量

快速測試

• 高達100,000讀數/秒

• 內部測試設置>340/S

• 可程控積分時間從50Ons到1s

高測試效率

• 更精確的小余量測試

• 高達8位半分辨率

較長的正常運行時間

• 兩個源(10V,10kΩ)校準,包括交流

• 自調、自檢所有功能和量程(包括交流)的自動校準

高分辨率的數字化

較高的波形分辨率和精度

• 16～24位分辨率

• 100,000～0.2采樣/秒

• 12MHz帶寬

• 時間分辨率達1Ons

• 低于100ps時間抖動

• 超過75000個讀數的內存

校準實驗室的精度

超級傳遞計量

• 8位半的分辨率

• 0.1 ppm直流電壓線性度

• 0.1 ppm直流電壓傳遞能力

• 0.01 ppm rms內部噪聲

超級的精度

• 直流電壓24小時0.6ppm

• 電阻24小時2.2ppm

• 中頻帶交流電壓100ppm

• 電壓基準穩定度每年8ppm選件(4ppm)

Keysight(原Agilent) 3458A多用表的性能特點

直流電壓

• 5個量程:0.1V～l000 V

• 81/2～41/2位分辨率

• 高達100,000讀數/s(41/2位)

• 最高靈敏度:10nV

• 24小時精度0.6ppm

• 年電壓基準穩定度8ppm(選件可達4ppm)


電阻

• 9個量程:10Ω～lGΩ

• 有偏置補償?shù)?線或4線電阻

• 高達到50,000讀數/s(51/2位)

• 最高靈敏度:10μΩ

• 24小時精度2.2ppm

交流電壓:

• 6個量程:10mV～1000V

• 帶寬1Hz～10 MHz

• 高達50讀數/s,所有讀數都具有規定的精度

• 可選擇取樣技術或模擬真有效值技術

• 最高精度100ppm

直流電流

• 8個量程:100nA～1A

• 高達1350讀數/s(51/2位)

• 最高靈敏度:1pA

• 24小時精度14ppm

交流電流

• 5個量程:100μA～1A

• 帶寬10 Hz～100 kHz

• 高達50讀數/S

• 24小時精度500ppm

頻率和周期

• 電壓或電流量程

• 頻率:1Hz～10MHz

• 周期:100ns～1s

• 精度:0.01%

• AC或dc藕合

吞吐量

最高讀數速率

• 41/2位時(l6比特)100,000讀數/s

• 51/2位時50,000讀數/s

• 61/2位時6,000讀數/s

• 71/2位時60讀數/s

• 81/2位時6讀數/s

測量系統速度

• 通過GPIB或用內部存儲器l00,000讀數/s

• 110次自動量程/s

• 340次功能或量程變化/s

• 由內部存儲器進行后處理數學運算

數字功能

Keysight(原Agilent) 3458A可對測量實現以下數學功能:NULL,SCALE,OFFSET,RMSFILTER,SINGLE POLE FILTER,THERMISTOR LINEARIZATION,DB,DBM,%ERROR,PASS/FAILLIMIT TESTING以及STATISTICS。一次可使用兩種數學功能。

一般指標

• 工作溫度:0℃～55℃

• 預熱時間:除指明者外,4小時后達到全部技術指標

• 溫度范圍:相對溫度95%,0°～40℃

• 貯存溫度:～40°～75℃

• 電源:100/120V,220/240V±10%,48～66Hz,360～420Hz自動傳感。保險絲1.5A/115V或0.5A/230V,〈30W,〈80VA(峰值)

• 體積:425.5mm寬×88.9mm高×502.9mm深(16.75英寸×3.5英寸×19.8英寸)

• 重量:凈重12kg(26.5 Ib);運輸14.8kg(32.5 Ib)
