最近有客戶遇到了一個問題。他們公司生產小功率電機（馬達）。生產的電機應逐個用示波器測量，效率太低。他們想在生產線上自動測試。事實上，這是可以實現的。示波器具有模板測試功能。當模板測試失敗時，示波器會發出脈沖信號，脈沖信號與PLC控制器連接，可自動分離不良產品。具體操作如下

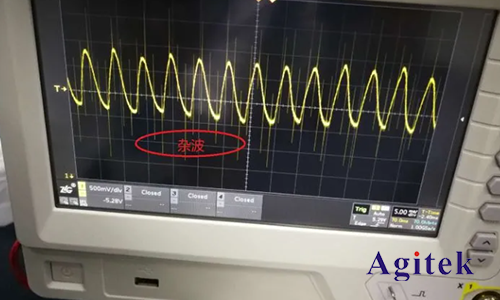

　　1、首先，示波器應具有濾波功能。如果沒有濾波功能，則無法用模板測試電機，因為電機的波形混亂，并且有許多雜波信號。如圖1所示：

　　上圖是電機旋轉時用示波器測量的原始波形。我們可以看到很多尖刺，也就是很多雜波。一般來說，電機會有很多這樣的干擾（無刷電機干擾較?。Ｔ谀０鍦y試之前，我們必須過濾掉這些雜波，否則我們就不能進行模板測試。

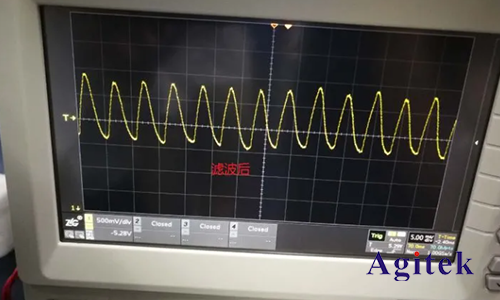

　　2、開啟濾波功能后，示波器。如圖2所示：

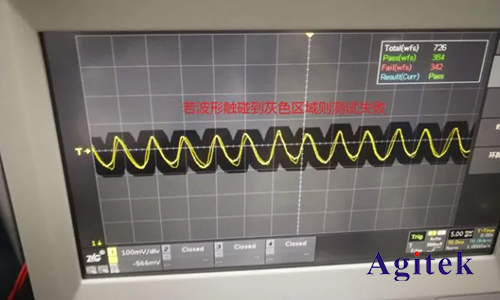

　　3、打開模板測試。如圖3所示:

　　上圖為模板測試界面。如果電機工作時波形不規則，波形范圍變化較大，波形接觸灰色區域，測試失敗。同時，示波器通過外部觸發輸出脈沖信號。我們可以通過BNC電纜將示波器輸出的脈沖信號連接到PLC控制器，實現自動測試，分離不良電機。我們還可以設置讓示波器發出聲音或保存截圖。
