介紹將U2701A和U2702AUSB模塊化示波器FFT分析結果的頻率步進值為50Hz的方法。

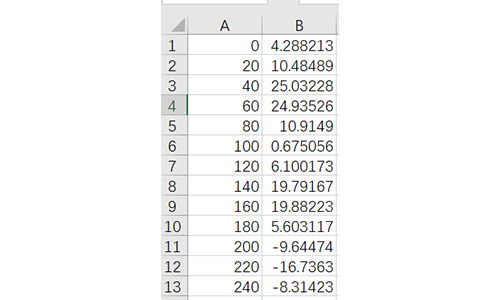

　　U2701A和U2702A手持示波器都有FFT分析功能。測量結束后，分析結果可以通過AMM軟件導出到Excel查看表格，如下圖所示。

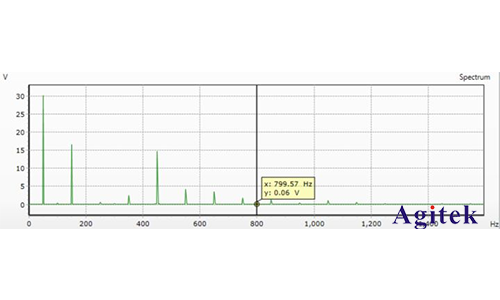

　　第一列是頻率值，步進值為20Hz。實際對應FFT波形分析如下圖所示：

　　從上圖可以看出，峰值出現在50Hz倍數。如果要在導出的地方Excel如何設置表中的峰值？

　　下面分別介紹一下。BenchVue軟件和AMM軟件設置方法。

　　1）BenchVue軟件

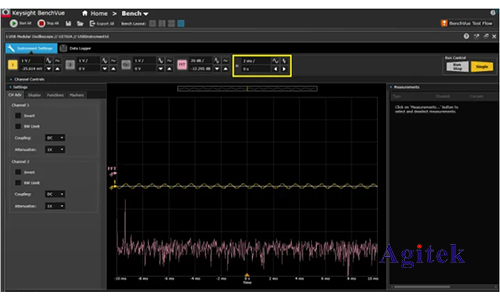

　　啟動USBModularOscilloscopeApp之后，找到置頁面后，將水平分辨率設置為2ms/div，如下圖所示。

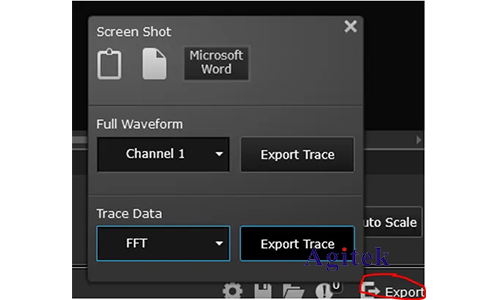

　　停止數據采集后，通過右下角的導出功能導出FFT分析結果如下圖所示。

　　2）AMM軟件(免費軟件)

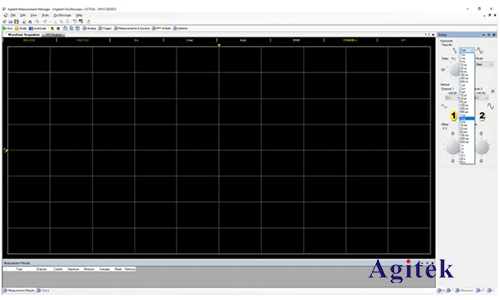

　　啟動軟件后，選擇右側Analog修改頁面的水平分辨率為2ms，如下圖：

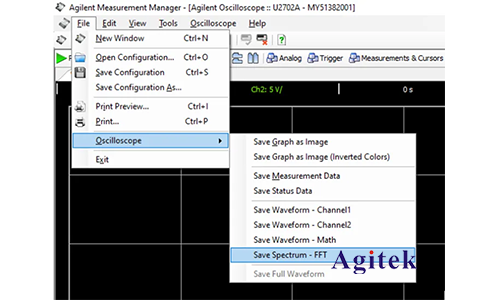

　　收集停止后導出FFT分析結果如下圖所示。

　　設置水平分辨率為2ms/div后，得到的FFT分析結果頻率步進值為50Hz了。
