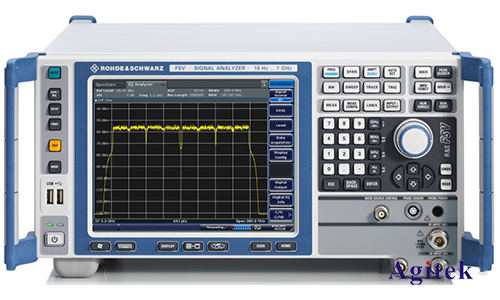

為什么頻譜分析儀不從“0”頻率開始，就拿R&S的頻譜分析儀來講，外殼上的頻率標的范圍是xxkHz-xxGHz，低頻探測范圍比下面這臺10Hz~7GHz頻率范圍還要高。

　　什么原因是從kHz起步的？

　　今天看到一些資料，講基礎原理的，里面有提到拿出來一起看看：

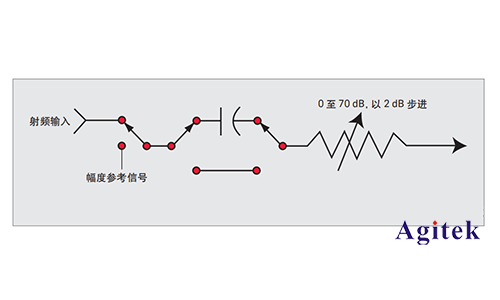

　　輸入端靠近前面有個射頻輸入衰減器，示意圖是這樣的：

　　儀器廠商解釋：其中隔直電容是用來防止分析儀因直流信號或信號的直流偏置而被損壞，不過它會對低頻信號產生衰減，并使一些頻譜儀的最低可用起始頻率增加至9 kHz、100 kHz或10 MHz。

　　這個和DC BLOCK，示波器交流耦合，一模一樣的，都是在輸入端電容的效應，不是理想的BLOCK掉頻率為“0”的信號，而是連帶“0”往上的一點點，也一起block掉了。

　　DC block在電源測試的低頻阻礙作用

　　示波器交流耦合的陷阱

　　目前有2種，傳統和數字化的頻譜分析儀。

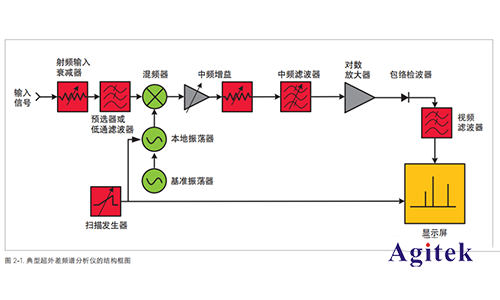

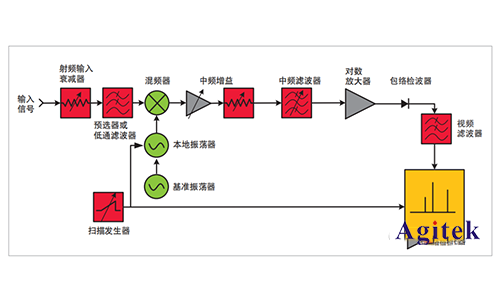

　　傳統的，大概是把“輸入信號”和“本振信號”，混頻，進行頻譜搬移，搬移到儀器所設置的濾波器，再提取振幅。

　　最新的，似乎這些混頻器件，沒有了，全部是數字化的，僅僅保留了analog前端，全部離散化以后進行數字信號處理。
