　　電源抑制比(PSRR)測試用于確定穩壓器抑制不同頻率范圍波紋噪聲的情況。

　　該分析從示波器的波形發生器提供掃描其頻率的信號。該信號用于將波紋引入傳送到穩壓器的DC電壓。

　　將測量輸入對輸出的AC RMS比例，并繪出該比例與頻率范圍的關系圖。

　　可使用多種方法測量PSRR。因?yàn)槭静ㄆ鞯谋镜自肼暠染W(wǎng)絡分析儀高，靈敏度比網絡分析儀低，所以測量的PSRR很難超過-60 dB。使用示波器進行的PSRR測試對于被測電源的整體PSRR行為的抽檢而言通常是可接受的。

　　信號設置

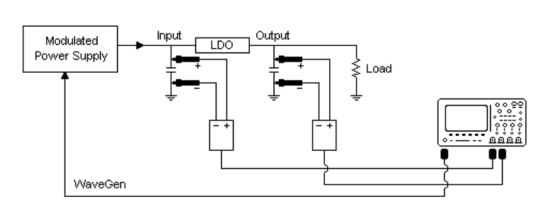

　　如連接示意圖中所示，將探頭連接到被測設備以及示波器。

　　a將一個電壓探頭（無源或差分）連接到低壓差(LDO)穩壓器的輸入端（和接地端）。

　　b將第二個電壓探頭（無源或差分）連接到低壓差(LDO)穩壓器的輸出端

　　（和接地端）。

　　c將波形發生器輸出連接到已調制的電源。

　　可以掃描整個頻率范圍，也可以在單個頻率下執行分析。

　　單個模式對于在單個頻率下評估幅度非常有用。在單個頻率下運行測試之后，可以手動調整（增大）波形發生器的幅度，直到您在示波器的顯示屏上觀察到波形失真。隨后可以在掃描模式下將該幅度用于所有頻率，或者可以評估其他頻率下的幅度以確定優化的幅度輪廓圖（使用幅度輪廓圖選項）。

　　電源抑制比測試推薦儀器：泰克MSO 5/6系列示波器、bode100環路分析儀

       以上就是bode100環路分析儀在電源抑制比的應用的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
