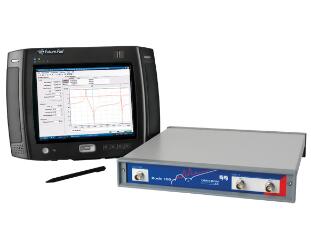

BODE100環路分析儀產品概述：

    安泰測試提供免費樣機試用，免費上門演示！

    BODE100環路分析儀的主要功能是量測待測物在頻域上的特性，了解其性能及穩定性，并可輔助控制線路的設計。其工作原理是藉由輸入一個頻率變化的掃描訊號，并于系統的特定點，測量所造成的影響，導出待測物在不同頻率的響應特性。 一般工程師在設計驗證時，都是直接測試外在的功能特性。例如針對電源供應器，需要不同電壓輸出來做拉載測試，看是否會有震蕩的不穩定情形。這種測試過程需花用大量時間，當線路有修改后，又得重新測試。而即使設計驗證已經沒有問題，常會發生于大量生產時，因?yàn)槭褂昧慵恼`差，仍有少數產品會有不穩定的瑕疵狀況。
    這是因?yàn)樵O(shè)計時沒有正確評估系統的穩定性。但這種特性無法直接由電流拉載的時域測試來得到，必須經由Bode100矢量網絡分析儀的使用，才能得到系統的頻率響應圖，來判讀出穩定度的特性。而這種頻率響應的測試，不僅速度快，節省大量測試時間。除了了解待測物的穩定程度外，還可依照實際需要，再做控制線路的調整，達到設計的目的。維持良好的設計質量，加深客戶對設計者技術的信任，增進對產品的信心。尤其業界的激烈競爭，及要求交期非常短的情況下，環路分析儀的分析，將有很大幫助。
    另外，也可以應用來驗證委外設計生產的電源供應器，對設計質量來把關。 頻率響應分析儀Bode100高達40MHZ頻率，可以測試被動組件的阻抗和頻率的特性圖，例如ESR測試，讓廠商了解生產的被動組件特性是否正常，以驗證制程是否正確。另外設計工程師可用來驗證所使用的組件，其頻率響應特性是否適合于應用范圍。例如電容于低頻時是電容性，隨頻率增加會成為電阻性，再來會變成電感性。若選擇不當，可能使用的電容卻呈現電感特性，線路自然無法正確運作。當真正了解適用頻率范圍后，選擇正確零件才能達到設計效果，不會出錯 。
Bode100 不僅僅是矢量網絡分析儀，它也可作為：
l   頻率響應分析儀
l   阻抗分析儀
l   增益相位分析儀
l   正弦波發生器
產品特點：
穩定性分析
分析電路控制系統 生成伯德圖和奈奎斯特圖
復阻抗
分析被動電子元件和有源電子電路
頻率響應
電子系統的復雜傳遞函數（增益/相位）
諧振頻率
高Q值諧振峰值，ESR測量，RFID
傳輸/反射系數
表征電纜，濾波器，放大器，S參數測量
自動化測量
通過USB接口很方便集成到自動化系統

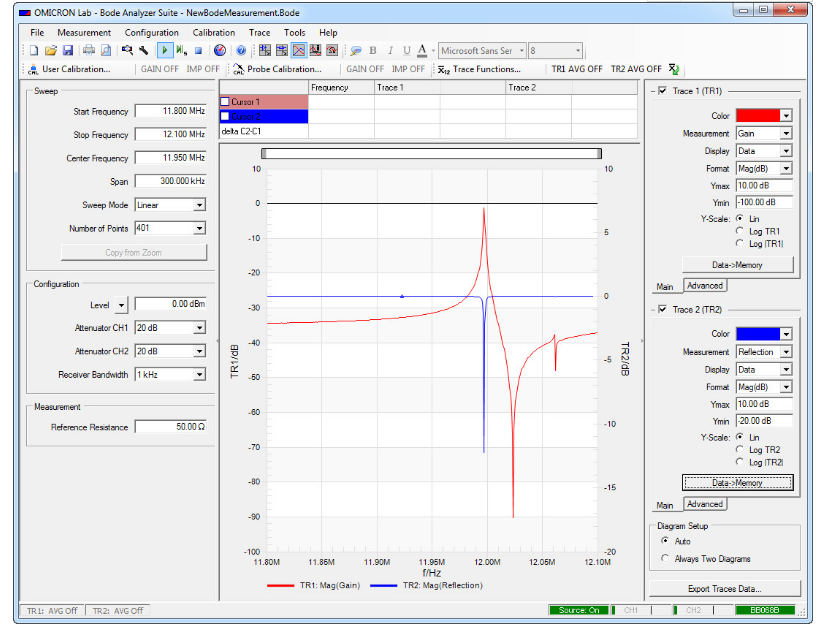

Bode軟件分析
您可以通過Bode 100主機背面的USB接口來實現與PC電腦軟件的通訊，軟件界面設計直觀易于使用，軟件提供強大的數據分析功能，可快速幫助測量分析。

為了了解和優化您的系統，軟件能生成各種類型的圖表，如史密斯圖，極坐標圖，奈奎斯特圖，伯德圖，您可以利用各種分析功能獲取所有的測試數據和特性曲線。

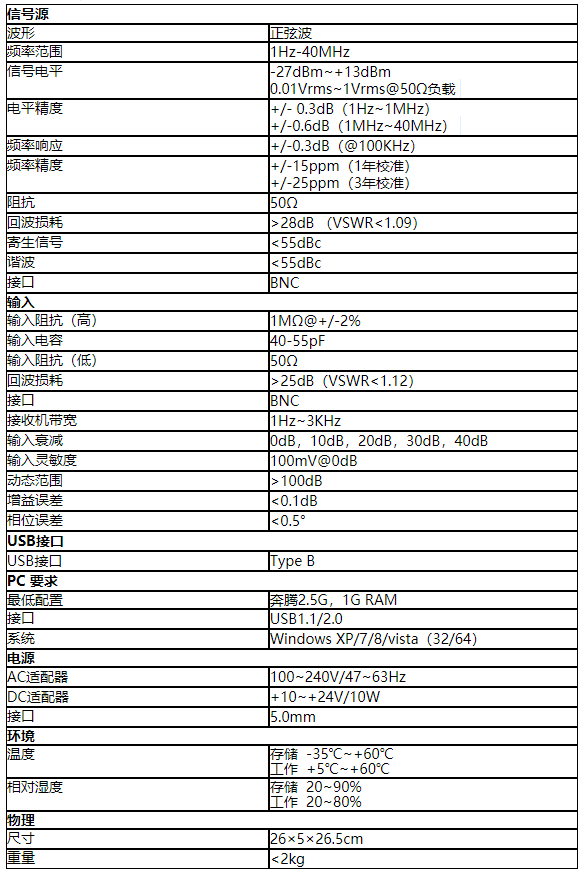

BODE100環路分析儀技術參數：

訂貨信息：
Bode 100 矢量網絡分析儀/環路分析儀
標準配置：
電源線、英文手冊、傳輸線、BNC電纜*4、BNC T型適配器、BNC直通器、BNC 50Ω負載、BNC短路器、PCB測試板
選件：
B-WIT 100   信號注入變壓器
B-SMC       阻抗夾具
B-WIC       阻抗夾具
