技術參數

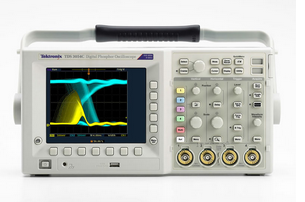

| TDS3000C系列 | |
| 通道數量 | 2, 4（模擬通道） |
| 帶寬 | 100 MHz - 500 MHz |
| 上升時間 | 3.5 ns - 700 ps |
| 采樣率(實時 ) | 1.25 GS/s-5 GS/s |
| 顯示器尺寸 | 6.4英寸 (163mm) VGA |
| 記錄長度 (最大 ) | 10 k |
| 觸發類型 | 邊沿 , 邏輯 ,脈沖 ,視頻 ,擴展視頻 , 通信 |
| 視頻連接和存儲 | 用于存儲的 USB主機端口 , LAN, RS-232, GPIB ,視頻輸出 |
| 波形數學運算和分析 | 波形數學運算 (+, -, x, /),DPO數學運算 ,任意表達式數學運算, FFT ,連接到PC, 在 OpenChoice或 NI SignalExpress泰克版軟件上進行擴展分析 |
| 應用 | 電信模板測試和制造,數字調試 ,視頻設計和服務 ,電源設計 |
| 外觀尺寸 | 14.8"(375 mm)寬×6.9"(176 mm)高×5.9"(149 mm)厚 |
| 重量 | 7.0磅 (3.2公斤 ) |
推薦軟件
| 型號 | 描述 |
| TDS3GV通信模塊 | GPIB, VGA和 RS-232接口。包括 TDSPCS1 OpenChoice軟件。 |
| TDS3AAM高級分析模塊 | 增加擴展數學運算功能, 任意數學表達式, 測量統計和其它自動測量功能。 |
| TDS3LIM極限測模塊 | 提供快速準確的合格 /不合格檢驗，確定被測電路是否 |
| TDS3TMT電信模板測試模塊 | 根據 ITU-T G.703和 ANSI T1.102標準進行合格 /不合格一致性測試, 自定義模板編輯等等 |
| TDS3VID擴展視頻編輯模塊 | 增加視頻 QuickMenu, 自動設置, 觸發抑制, 行數觸發,視頻圖像模式, 矢量顯示器模式, HDTV格式觸發, 格線等等 |
| TDS3SDI 601串行數字視頻模塊 | 識別和分析 ITU-R BT.601視頻信號, 支持行選擇的視頻圖像模式, 矢量顯示器模式, HDTV格式觸發等等。 |
| TDS3BATC | 電池組，在沒有供電電源的情況下最長可以連續工作3個小時。 |
| AC2100 | 軟手提箱 |
| HCTEK4321 | 硬手提箱(要求AC2100) |
| RM3000 | 機架安裝套件 |
完整的探頭解決方案
| 產品 | 描述 |
| 無源探頭 | P2220 - 1/10X, 7 MHz/200 MHz無源探頭 P2221 - 1/10X, 7 MHz/200 MHz無源探頭 P3010 - 10X, 100 MHz無源探頭 P6101B - 1X, 15 MHz無源探頭 |
| 低電容探頭 | P6158 - 20X, 3 GHz低電容探頭 |
| 有源探頭 | P6205 - 10X, 750 MHz有源探頭 P6243 - 10X, 1 GHz有源探頭 TAP1500 - 1.5 GHz TekVPITM有源探頭 |
| 差分探頭 | DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器 9P5205 - 1.3 kV, 100 MHz高壓差分探頭 P5210 - 5.6 kV, 50 MHz高壓差分探頭 P6246 - 1X/10X, 400 MHz差分探頭 P6247 - 1X/10X, 1 GHz差分探頭 TDP0500 - 500 MHz TekVPI 42V差分探頭 TDP1000 - 1 GHz TekVPI 42V差分探頭 |
| 電流探頭 | A621 - 1000 ARMS, 50 kHz電流探頭 A622 - 70 ARMS, 100 kHz電流探頭 P6021 - 5 ARMS, 60 MHz電流探頭 P6022 - 2 ARMS, 120 MHz電流探頭 TCP202 - 15 A, DC - 50 MHz電流探頭 TCP312 - 30 A, DC - 100 MHz電流探頭 TCP305 - 50 A, DC - 50 MHz電流探頭 TCP303 - 150 A, DC - 15 MHz電流探頭 TCP404XL - 750 A, DC - 2 MHz電流探頭 TCP0030 - 120 MHz TekVPI 30 A AC/DC電流探頭 TCP0150 - 20 MHz TekVPI 150 A AC/DC電流探頭 TCPA300/400 - 電流測量系統 |
| 高壓探頭 | P5100 - 100X, 250 MHz, 無源高壓探頭 P5120 - 20X, 200 MHz, 無源高壓探頭 P6015A - 1000X, 75 MHz無源高壓探頭 P5200 - 50X/500X, 25 MHz, 高壓差分探頭 P5205 - 50X/500X, 100 MHz, 高壓差分探頭 P5210 - 100X/1000X, 50 MHz高壓差分探頭 |
| 探頭附件 | NEX-HD2HEADER－ Mictor連接器，接續到0.1"頭針上 |
