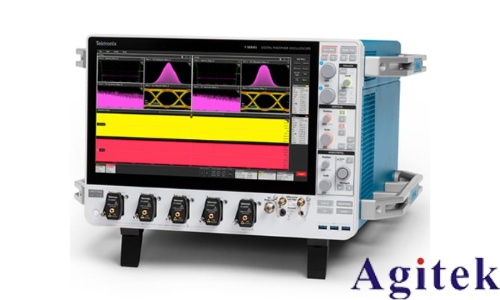

工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。MSO/DPO70000DX 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。

主要性能指標

模擬寬帶高達 33 GHz，上升時間快達 9 ps。支持按照新的高速串行標準進行測量

33 GHz 型號有 2 條通道提供 33 GHz 實時模擬帶寬

業界領先的采樣率和定時分辨率

在 2 個通道上提供 100 GS/s（33、25、23、20、16 和 12.5 GHz 型號）

支持四通道同時使用

高達 23 GHz 帶寬

高達 50 GS/s 實時采樣率

使用 MultiView Zoom? 獲得高達 500 百萬樣點記錄長度，便于快速導航

最快的波形捕獲速率，每個通道最高為 >300000 wfms/s

16 個邏輯通道，為數字和模擬信號調試提供高達 80 ps 的定時分辨率（僅限 MSO70000DX 系列）

可利用獨有的 iCapture? 功能通過單探頭連接查看數字通道的模擬特點

6.25 Gb/s 實時串行觸發 – 保證指定的 NRZ 或 8b/10b 碼型第一次出現時觸發，以隔離碼型相關影響

應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存－實現標準規定認證、測試自動化和易用性

主要特點

卓越的信號完整性和出色的信噪比 – 觀察波形最真實的表現

Pinpoint 觸發 – 最大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間

可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件

搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發

自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI? C-PHY、D-PHY 和 M-PHY

P7700、P7600 和 P7500 三模 探測系統 – 完美匹配的信號連接性能，包含校準探頭端部功能

P6780 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000DX 系列）

連接性

前面板和后面板都有 USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤

集成的 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀

MSO/DPO70000DX 快速選型指南

應用支持

高速串行行業標準一致性測試

SignalVu RF和矢量信號分析

DDR 內存總線分析

應用(A)

包括信號完整性、抖動和定時分析在內的設計驗證

高速復雜設計方面的設計檢定

根據行業標準對串行數據流進行的認證測試

內存總線分析和調試

原型機啟動和電源驗證

瞬態現象的研究和調查

復雜系統的生產測試

瞬態信號或寬帶射頻信號的頻譜分析

系統啟動和驗證

從初步操作檢查首次加電設計時開始，MSO/DPO70000DX 系列便提供了您需要的功能。

無可比擬的四通道采集

MSO/DPO70000DX 系列所有四條通道均達到非常低的噪聲和高達 50 GS/s 的采樣率，讓信號完整性檢查和定時分析的完成得到保證，不必擔心示波器內部的噪聲和抖動會影響測量。所有四條通道上均實現高達 23 GHz 的單次帶寬，確保您可以捕獲感興趣的信號，不必擔心使用 1 條或 2 條以上通道時會出現欠采樣的問題。
