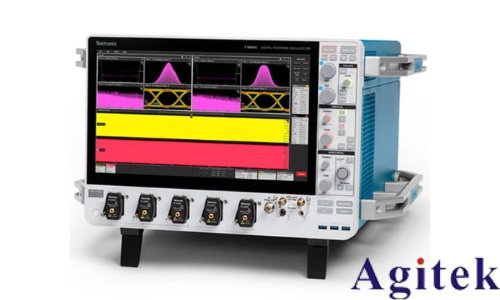

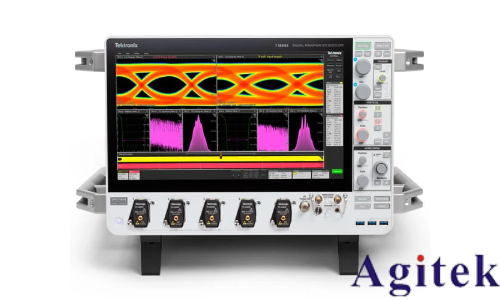

利用7系列DPO的低噪聲和高有效位數 (ENOB)，最大限度地提高測試裕度。我們專有的Tek85低噪聲前置放大器、Tek79 10位ADC和先進的DSP算法實現了卓越的測量精度、靈敏度和精度，可更準確地捕獲和測量感興趣的信號。

7系列DPO具有高達25 GHz的模擬帶寬，可提供同類產品中最準確的實時性能:

l 低垂直 (隨機) 噪聲，高ENOB

l 通過10 Gb以太網LAN SFP + 端口實現快速吞吐量

l 令人愉快但又熟悉的內置觸控UI和TekScopeTM軟件，可用于嵌入式 (Linux) 或Windows操作系統

7系列的低噪聲、高保真信號采集對于高帶寬應用至關重要，例如:

l 瞬態現象的高級研究和調查

l 數字設計和驗證，包括信號完整性、抖動和時序分析

l 內存總線分析和調試

l 工業標準的高速串行接口的符合性測試和調試

l 人工智能數據中心發展中的信號完整性和電源完整性分析

l 瞬態或?qū)拵扲F的頻譜分析

關鍵性能規格

l 輸入通道

l 4 TekConnect?每個帶TCA292D 50Ω 2.92mm輸入適配器

l 1個Aux In (TekConnect)，帶TCA292D 50 Ω 2.92mm輸入適配器

帶寬 (所有模擬通道)

l 8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz (可升級)

采樣率 (所有模擬通道)

l 實時: 125 GS/s

l 插值: 12.5 TS/s

記錄長度 (所有模擬通道)

l 500 m點標準

l 1或2 Gpoints可選

垂直分辨率

l 具有高ENOB的10位ADC

降噪

l QuietChannel?具有有源CTLE (連續時間線性均衡) 的技術，具有7個升壓設置和一鍵式優化例程，可選擇輸入信號的**設置以補償高頻信號通道損耗。

水平

l 具有低固有抖動的精確時基。

精確定位?全帶寬數字觸發

l 允許在A和B觸發事件上選擇幾乎所有觸發類型，提供全套高級觸發類型，用于查找順序觸發事件

l 邊沿、脈沖寬度、超時、矮小、窗口、周期、上升/下降時間、視覺觸發

模擬觸發中的低延遲Aux

<20 ns從觸發輸入輔助輸入和Ch1到后面板輔助輸出BNC。

探測

l P7700 & P7600三模?探測系統-完美匹配的信號連接，校準到探針頭

l TCA292D TekConnect?適配器

標準分析

l 光標: 波形、V條、H條、V和H條

l 測量: 36

l 繪圖: 時間趨勢、直方圖、頻譜和相位噪聲

l 數學: 基本波形算術、FFT和高級公式編輯器

l 搜索: 搜索任何觸發條件

l 抖動: TIE和相位噪聲

可選分析

l 高級抖動和眼圖分析 (選項7-DJA)

l 用于嵌入/去嵌入和均衡的信號完整性建模 (Opt 7-SIM，Opt 7-SIMA)

l 用戶定義的過濾 (選項7-UDFLT)

l 面罩/極限測試 (選件7-MTM)

l 時域反射計 (選件7-TDR)

l 高級矢量信號分析 (signalvu-pc)

可選的合規性、協議觸發、解碼和搜索

l PCIe、USB、DisplayPort、DDR和許多其他支持-有關支持的完整列表，請參閱訂購信息

任意/函數發生器 (選項7-AFG)

l 100 mhz波形生成

l 單端和差分

l 波形類型: 任意，正弦，方形，脈沖，斜坡，三角形，直流電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，Haversine，心臟

觸發頻率計數器 (產品注冊免費)

l 11位數字

顯示

l 15.6英寸 (396毫米) TFT彩色

l 高清晰度 (1,920 x 1,080) 分辨率

l 電容式 (多點觸控) 觸摸屏

憑借其低噪聲和平坦的頻率響應，7系列DPO可以在電子戰，頻譜監控，SIGINT，5g網絡，mmWave RF頻段，和超寬帶 (UWB) 通信應用等。借助超寬帶寬、更輕松的信號連接以及對RF信號行為執行在線和離線分析的靈活性，更快地收集數據以進行寬帶RF研究。
