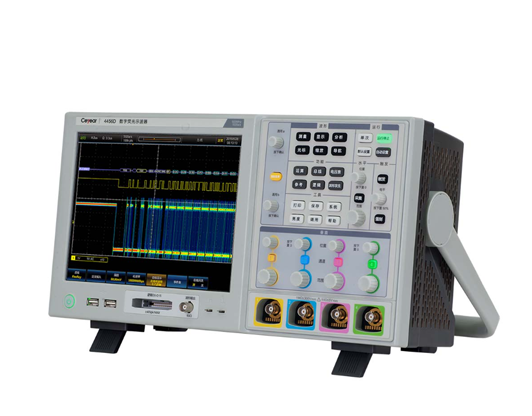

4456C

4456D

4456E

4456CM

4456DM

4456EM

垂

直

系

統

模擬通道數

4

帶寬（注：> 5mV/div）

350MHz

500MHz

1GHz

350MHz

500MHz

1GHz

上升時間

<1ns

<700ps

<450ps

<1ns

<700ps

<450ps

帶寬限制

20MHz、250MHz

輸入阻抗

1MΩ±1%、50Ω±1%

輸入耦合

DC、AC

垂直靈敏度范圍

1MΩ：1mV/div~10V/div

50Ω：1mV/div~1V/div

垂直增益精度

±3% （注：> 5mV/div）

最大輸入電壓

1MΩ：300Vrms

50Ω：5Vrms

垂直分辨率

8bit

偏置范圍

±1V（1mV/div~100mV/div）

±10V（200mV/div~1V/div）

±100V（2V/div~10V/div）

通道間隔離度

≥40dB

水

平

系

統

最高采樣率

5GSa/s（單、雙）、2.5GSa/s（三、四）

5GSa/s（單）、2.5GSa/s（雙）1.25GSa/s（三、四）

最大存儲深度

500Mpts/CH

200Mpts/CH

采集模式

正常：采集取樣的值

峰值：取樣毛刺最小200ps

峰值：取樣毛刺最小800ps

高分辨率：11位垂直分辨率，可降低噪聲

包絡：最小和最大值包絡反應多次采集上的峰值數據

平均：平均包含2-512個波形

滾動：在屏幕上從右向左滾動波形，時基100ms/div~1000s/div

分段：標準型采集存儲器最多分成131072個段

分段：經濟型采集存儲器最多分成131072個段

最高采樣率持續時間

100ms

40ms

最快波形捕獲率

快采樣模式：100萬個波形/秒

分段模式：70萬個波形/秒

時基范圍

200ps/div~1000s/div

400ps/div~1000s/div

時基精度

±5ppm

時基延時范圍

-10格到5000s

通道間延時調節范圍

±150ns，分辨率400ps

±150.4ns，分辨率800ps

觸

發

系

統

觸發源

模擬通道（CH1~CH4）、外部、數字通道（D0~D15）、市電

觸發模式

自動、正常、單次

觸發釋抑范圍

6.4ns至12.8s

觸發電平范圍

內部（CH1~CH4）：±4格

外部：±0.4V、 外部/10：±4V

觸發靈敏度

內部（CH1~CH4）：用戶可調節，步進0.1格

外部：50mV、外部/10：500mV

觸發類型

區域觸發（可視觸發）：在顯示屏上繪制的用戶定義區域上進行觸發

邊沿：在任何通道或輔助輸入的上升沿或下降沿上觸發

序列：在任何通道選定的邊沿上進行準備，等待指定的時間或事件的另一個選定邊沿上觸發

欠幅：當脈沖跨過一個閾值，但在再次跨過第一個閾值前未能跨過第二個閾值時觸發

脈寬：在>、<、= 或≠特定時間周期的正脈沖或負脈寬上觸發，脈寬范圍：0.8ns~12.8s，分辨率0.8ns

邏輯：在任何通道的邏輯碼型變成假時或在指定時間內保持為真時觸發，可使用任何輸入作為時鐘，尋找時鐘邊沿上的碼型

建立和保持：在任何通道上存在的時鐘和數據之間的建立時間或保持時間出現違例時觸發

升降時間：在脈沖邊沿速率快于或慢于指定值時觸發

視頻：在NTSC、PAL 和 SECAM 視頻信號所有行、奇數場、偶數場或所有場上觸發

高清視頻（選件S03）：在480p/60、576p/50、720p/50、720p/60、1080i/50、1080i/60、1080p/24、1080p/25、1080p/30、1080p/50、1080p/60上觸發

測量與分析系統

自動測量

30種，其中任何時間可在屏幕上最多顯示8個。測量包括：周期、頻率、延遲、頂降、上升時間、下降時間、正占空比、負占空比、正脈寬、負脈寬、突發寬度、相位、正過沖、負過沖、峰峰值、幅度、高值、低值、最大值、最小值、平均值、周期平均值、RMS、周期RMS、正脈沖個數、負脈沖個數、上升邊沿數、下降邊沿數、面積和周期面積

光標

波形和屏幕

測量統計

平均值、最小值、最大值、標準偏差

參考電平

用戶可以定義自動測量的參考電平，可以用百分比或單位指定

選通

在采集中隔離特定事件并測量，使用屏幕或波形光標

波形直方圖

波形直方圖提供了一個數據值，表示在顯示屏上用戶定義區域范圍內總命中數

信號源：CH1~CH4、REF1~REF4、數學

類型：垂直、水平

測量種類：12種，包括波形個數、框內命中數、峰值命中數、中值、最大值、最小值、峰峰值、平均值、標準偏差、Sigma1、Sigma2、Sigma3

波形數學

算術：加、減、乘、除

數學函數：積分、微分、FFT

FFT：垂直標度設置為線性RMS或dBVRMS，窗口設置為矩形、Hamming、Hanning、Blackman-Harris

高級數學：定義大量的代數表達式：包括波形、參考波形、數學函數、標量，最多兩個用戶可調節變量和參數測量結果

極限與模板測試

（選件S01）

包含標準模板：ITU-T、ANSI T1.102、USB

模板測試源：CH1~CH4

極限測試源：CH1~CH4、REF1~REF4

模板創建：極限測試垂直公差0~1格；極限測試水平公差0~500毫格；可加載標準模板或定制模板

模板比例：鎖定到源開啟、鎖定到源關閉

測試運行時間：最小波形數量(1~1000000；無窮大)；經過的最短時間(1秒到48小時；無窮大)

違例閾值：1~1000000

測試失敗時的操作：停止采集，把屏幕圖保存到文件，把波形保存到文件，觸發輸出脈沖

測試完成時的操作：觸發輸出脈沖

結果顯示：測試狀態，波形總數，違規數量，違規比率，測試總數，測試失敗數量，測試失敗比率，經過的時間，每個模板段命中數

功率測量與分析

（選件S02）

電源質量測試：VRMS、V波峰因數、頻率、IRMS、I波峰因數、有效功率、視在功率、無效功率、功率因數、相位角

開關損耗測量：功率損耗和能量損耗，包括Ton、Toff、傳導、總損耗

諧波：THD-F、THD-R、RMS測量 ，諧波圖形顯示及表格顯示

波紋測量：V波紋和I波紋

調制分析：+脈寬、-脈寬、周期、頻率、+占空比和-占空比調制類型的圖形顯示

安全作業區：開關設備安全作業區測量的圖形顯示和模板測試

dV/dt和dI/dt測量：轉換速率光標測量

總線分析儀

選件

解碼通道

1個

顯示格式

二進制、十六進制

顯示方式

總線視圖、數字視圖、帶有時標信息的事件表

I2C觸發與分析選件

S04

在10Mbps以內的I2C總線上的開始、重復開始、停止、ACK丟失、地址、數據、地址和數據上觸發

信號速率：≤10Mbps； 協議類型：7位/10位地址

RS232觸發與分析選件S05

在2Mbps以內的發送開始位、接收開始位、發送包結束、接收包結束、發送數據、接收數據、發送奇偶錯誤和接收奇偶錯誤上觸發

信號速率：50bps~2Mbps

SPI觸發與分析選件S06

在10Mbps以內SPI總線上的幀開始、MOSI、MISO、 MOSI和MISO上觸發

信號速率：≤10Mbps

CAN觸發與分析選件S07

在1Mbps以內CAN信號上的幀開始、幀類型、標識符、數據、標識符和數據、幀結束、ACK丟失、位填充錯誤上觸發

信號速率：10kbps~1Mbps

LIN觸發與分析選件S08

在100kbps以內LIN信號的同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤上觸發

信號速率：800bps~100kbps； 協議標準：1.x、2.x

FlexRay觸發與分析選件S09

在10Mbps以內的幀頭、指示位、標識符、循環數、數據、標識符和數據、幀結束、錯誤、標頭字段上觸發

信號速率：2.5Mbps、5Mbps、10Mbps

Audio觸發與分析選件S10

在字選擇、幀同步或數據上觸發，I2S/LJ/RJ/TDM的最大速率10Mbps

信號速率：≤10Mbps；協議類型：I2S、LJ、RJ、TDM

USB觸發與分析選件S11

在同步、復位、中止、恢復、包結束、令牌包、數據包、握手包、特殊包、錯誤上觸發，低速1.5Mbps、全速12Mbps

信號速率：低速1.5Mbps、全速12Mbps

MIL-STD-1553觸發與分析選件S12

在同步、字類型、命令字、數據字、錯誤、空閑時間上觸發，速率1Mbps

信號速率：1Mbps

邏

輯

分

析

儀

選

件H01

數字通道數

16

閾值分組

Pod 1：D7～D0；Pod2：D15～D8

閾值選擇

TTL（1.4V）、5VCMOS（2.5V）、3.3VCMOS（1.65V）、2.5VCMOS（1.25V）、ECL(-1.3V)、PECL(3.7V)、用戶定義

自定義閾值范圍

±20V，增量為10mV

閾值精度

±(150mV+閾值設置的3%)

最大輸入電壓

±40V峰值

輸入動態范圍

±10V相對于閾值

最小電壓擺幅

400mVpp

最大輸入切換速率

400MHz

輸入阻抗

100kΩ±1%

垂直分辨率

1bit

定時采樣率

2.5GSa/s

存儲深度

500Mpts/CH（標準型C/D/E）

200Mpts/CH（經濟型CM/DM/EM）

最小檢測脈寬

2ns

通道間延遲誤差

3.2ns

函

數

發

生

器

選件H02

通道數

1

最高輸出頻率

25MHz

最高采樣率

200MSa/s

垂直分辨率

14bit

輸出阻抗

50Ω（典型值）

輸出波形

標準波形：正弦、方波、斜波、脈沖、直流、噪聲、任意波

內建波形：SinC、指數升降、高斯、洛倫茲曲線、半正矢曲線

調制

FM、AM、FSK

正弦波

頻率范圍：0.1Hz~25MHz

諧波失真：-40dBc

雜散：-40dBc

總諧波失真：1%

信噪比：40dB

方波/脈沖

頻率范圍：0.1Hz~10MHz

占空比：1%~99%

占空比分辨率：0.1%或5ns（取2者較大）

最小脈寬：40ns

脈寬分辨率：5ns或4位（取2者較大）

斜波/三角波

頻率范圍：0.1Hz~1MHz

線性：1%

可變對稱性：0~100%

噪聲

帶寬：25MHz

內建波形頻率

0.1Hz~1MHz

任意波形

波形長度：1~16384

頻率范圍：0.1Hz~10MHz

頻率

精度：100ppm

分辨率：0.1Hz或4位（取2者較大）

幅度

輸出范圍：50mVpp~2.5Vpp（50?）

精度：±[(1.5%的峰到峰幅度設置+1.5%的直流偏置設置)+1mV]

直流偏置

偏置范圍：±1.25V（50 ?）

偏置分辨率：1mV（50 ?）

偏置精度：±（偏置設置值的2%+1mV）

數字電壓表

測量源

CH1、CH2、CH3、CH4

測量類型

AC有效值、DC、DC+AC有效值、頻率

分辨率

數字電壓表：4位

頻率計數器：6位

顯

示

系

統

顯示器類型

10.4英寸彩色方屏液晶顯示器

顯示器分辨率

1024×768

刻度

完整、網格、十字準線、框架

觸摸屏

電容觸摸屏、支持波形和菜單的操作

波形類型

點、矢量、余暉

顯示格式

YT、XY

灰度等級

256級

波形色彩

正常、反相、色溫、光譜

語言

中文、英文

亮度

波形、刻度及屏幕的亮度可以自由調節

輸

入

輸

出

端

口

USB主控

前后各2個，用于屏幕快照、儀器設置和波形數據的存儲

USB設備

后1個

以太網

RJ-45連接器，10/100/1000Mbps，支持網絡程控

視頻輸出口

DB-15孔式連接器，用于將示波器鏈接到外部監視器上

輔助輸入

后面板BNC，輸入阻抗1MΩ；最大輸入300Vrms CATII

輔助輸出

后面板BNC，用于觸發脈沖信號輸出或極限模板測試的事件輸出或內置培訓信號輸出

參考輸入/輸出

后面板BNC，時基系統用于參考時鐘的輸入或輸出，頻率10MHz

探頭補償器輸出

前面板針腳，頻率1kHz、幅度約3V

結

構

結構形式

便攜式

電源

100V~240VAC 、50Hz~60Hz

最大功耗：150 W

工作溫度

0℃~+50℃

外形尺寸（寬×高×深）

426mm×221.5mm×160mm（不包含底角和把手）

最大重量

6.8kg
