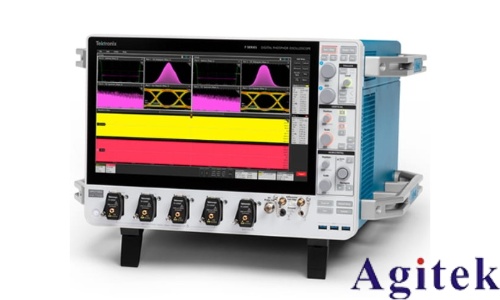

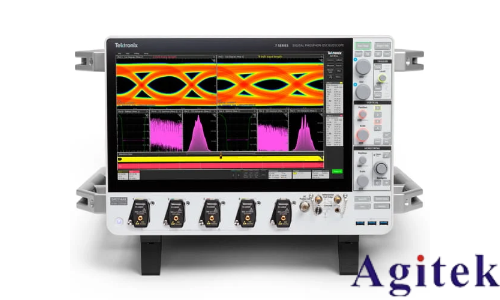

具備低噪聲與高保真信號采集功能的7系列DPO示波器，擁有高達25 GHz的驚人模擬帶寬，提供了業內最精準的實時性能表現：

極低的垂直（隨機）噪聲和卓越的有效位數（ENOB）

通過10 Gb以太網LAN SFP +端口，實現快速數據傳輸

用戶友好的內置觸控UI和強大的TekScopeTM軟件，適用于嵌入式Linux或Windows操作系統

7系列在信號采集上的低噪聲與高保真特性，對于高帶寬應用而言至關重要，例如：

瞬態現象的深入分析與研究

數字設計與驗證，包括信號完整性、抖動和時序分析

內存總線分析與調試

工業標準高速串行接口的合規性測試與調試

人工智能數據中心發展中的信號完整性和電源完整性分析

瞬態或寬帶寬RF的頻譜分析

關鍵性能規格

輸入通道

4個TekConnect?通道，每個通道均配備TCA292D 50Ω 2.92mm輸入適配器

1個Aux In (TekConnect)通道，帶TCA292D 50Ω 2.92mm輸入適配器

帶寬（所有模擬通道）

8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz（可升級）

采樣率（所有模擬通道）

實時采樣率：125 GS/s

插值采樣率：12.5 TS/s

記錄長度（所有模擬通道）

標準500兆點

可選1或2吉點

垂直分辨率

高ENOB的10位模數轉換器（ADC）

降噪技術

QuietChannel?技術，結合有源CTLE（連續時間線性均衡），具備7個提升設置與一鍵優化程序，可選擇輸入信號的**設置，以補償高頻信號通道損耗。

水平性能

配備低固有抖動的精確時基。

精確定位?全帶寬數字觸發系統

    允許在A和B觸發事件上選擇多種觸發類型，提供一整套高級觸發選項，用于查找順序觸發事件

    包括邊沿、脈沖寬度、超時、矮小、窗口、周期、上升/下降時間以及視覺觸發等類型

模擬觸發中的低延遲Aux

從觸發輸入輔助輸入和Ch1到后面板輔助輸出BNC的延遲低于20納秒。

探測系統

P7700 & P7600三模?探測系統，實現完美匹配的信號連接，校準至探針頭

TCA292D TekConnect?適配器

標準分析功能

光標：波形、V條、H條、V和H條

測量：36種測量功能

繪圖：時間趨勢、直方圖、頻譜和相位噪聲

數學：基本波形算術、FFT以及高級公式編輯器

搜索：搜索任何觸發條件

抖動：TIE和相位噪聲

可選分析功能

高級抖動和眼圖分析（選項7-DJA）

信號完整性建模，適用于嵌入/去嵌入和均衡（選項7-SIM，7-SIMA）

用戶自定義濾波（選項7-UDFLT）

面罩/極限測試（選項7-MTM）

時域反射計（選項7-TDR）

高級矢量信號分析（signalvu-pc）

可選的合規性、協議觸發、解碼和搜索功能

支持PCIe、USB、DisplayPort、DDR等多種標準，詳詢訂購信息獲取完整列表

任意/函數發生器（選項7-AFG）

100 MHz波形生成

單端和差分輸出

波形類型：任意波形、正弦波、方波、脈沖波、斜坡波、三角波、直流電平、高斯波、洛倫茲波、指數上升/下降波、Sin(x)/x波、隨機噪聲波、Haversine波、心臟波

觸發頻率計數器（產品注冊免費）

11位數字顯示

顯示屏

15.6英寸（396毫米）TFT彩色顯示屏

高清（1920 x 1080）分辨率

電容式（多點觸控）觸摸屏

計算與存儲配置

12核處理器，96 GB系統RAM

可移動NVMe SSD（固態硬盤），容量不低于1.6 TB

標配SSD：封閉式嵌入式操作系統；可選SSD：Windows 10

連接端口

LAN（SFP + 10g以太網和RJ-45上的10/100/1000 base-t以太網）

USB 3.0主機（3個前置端口，4個后置端口），USB 3.0設備（1個后置端口）

DisplayPort、HDMI

采樣時鐘輸入/輸出、Ext Ref輸入、Ref時鐘輸出、Sync輸入/輸出、Aux輸出

遠程控制

e*Scope?：通過網絡連接，使用標準Web瀏覽器遠程查看和控制示波器

尺寸

帶手柄：12.9英寸（327毫米）x 22.1英寸（560毫米）x 24.4英寸（620毫米）（高x寬x深）

無手柄：12.9英寸（327毫米）x 17.9英寸（454毫米）x 24.4英寸（620毫米）（高x寬x深）

重量

DPO714AX：84磅（38.1千克）

7系列投資保護計劃（IPP）

隨著信號速度的加快和新標準的發展，您對7系列示波器的投資可隨需求同步增長。可升級現有示波器的帶寬，并可從現有的MSO/DPO70000DX或DPO70000SX示波器升級至新的7系列示波器，為您的測量需求提供持續的支持與保障。
