設置模擬通道

使用前面板按鈕和旋鈕來設置儀器，可通過模擬通道采集信號。

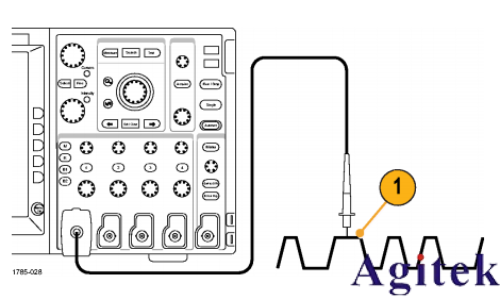

1. 將 P6139A 或 VPI 探頭連接到輸入信號源。

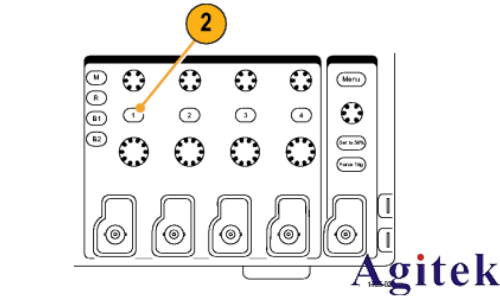

2. 按前面板上的按鈕，選擇輸入通 道。

說明： 如果您使用的探頭不提供探頭 編碼，請在示波器垂直菜單中為該通道設置衰減（探頭因子），使其與探頭匹配。

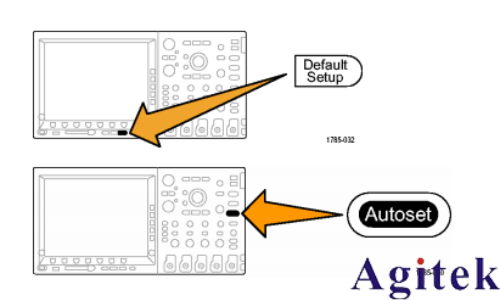

3. 按 Default Setup。

4. 按“自動設置”。

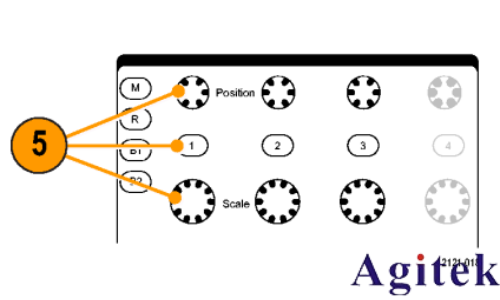

5. 按下所需的通道按鈕。然后調整垂直位置和標度。

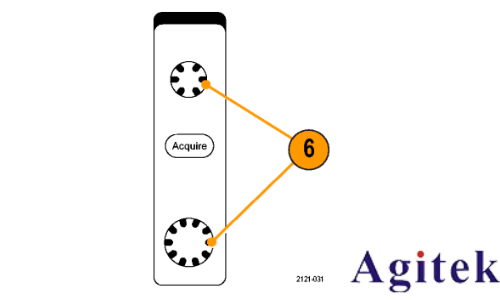

6. 調整水平位置和標度。

水平位置確定預觸發取樣和觸發后取樣的數量。

水平標度確定采集窗口相對于波形的大小。可以調整窗口的比例，以包含波形邊沿、一個周期、幾個周期或數千周期。

快速提示

使用縮放功能可在顯示屏的上半部分查看信號的多個周期，在下半部分查看單個周期。

標記通道和總線

可為顯示屏上出現的通道和總線添加標簽，以方便識別。標簽放置在屏幕左側的波形基線指示器上。

標簽最多 32 個字符。

要標記通道，請按待標記模擬通道的通道輸入按鈕。

1. 按前面板按鈕選擇輸入通道或總線。

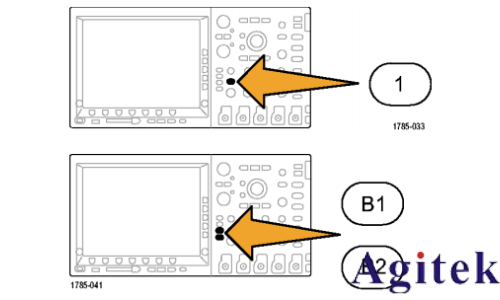

2. 按下屏幕按鈕即可創建標簽，例如通道 1 或 B1。

3. 按“選擇預設標簽”查看標簽列表。

4. 旋轉通用旋鈕 b 滾動列表查找適合的標簽。插入標簽后，如果需要還可以更改。

5. 按“插入預設標簽”即添加標簽。

如果使用 USB 鍵盤，請使用箭頭鍵定位插入點，然后編輯已插入的標簽或鍵入新的標簽。

6. 如果沒有連接 USB 鍵盤，請按側面和下屏幕箭頭鍵來重新定位插入點。

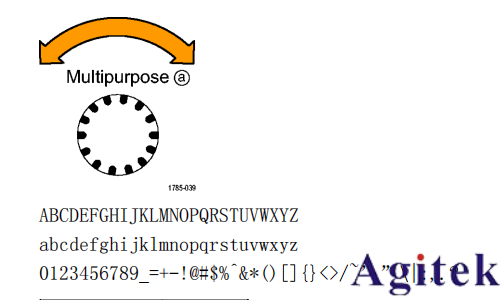

7. 旋轉通用旋鈕 a 滾動字母、數字和其他字符列表，查找要輸入名稱中的字符。

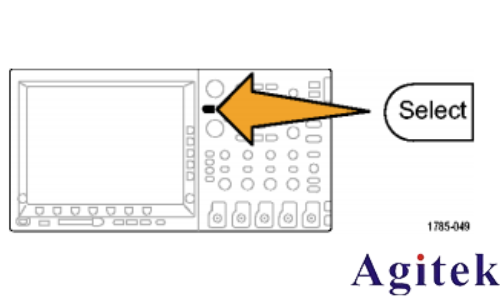

8. 按“選擇”或“輸入字符”，通知示波器已選定要使用的正確字符。

可根據需要使用下屏幕按鈕來編輯標簽。

9. 繼續滾動，直到輸入了所有需要的字 符后再按“選擇”。

對于其他標簽，請按側面和下屏幕箭頭鍵來重新定位插入點。

10.按“顯示標簽”并選擇“開啟”即可看到標簽。
