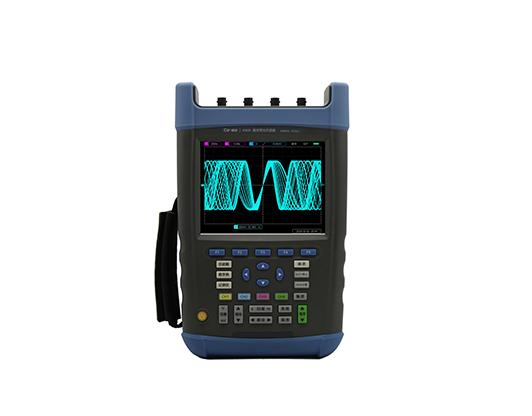

4382B

4382C

4382D

4382E

4382BA

4382CA

4382DA

4382EA

示波器

示波器

輸入通道數

4

2

模擬帶寬（-3dB）

200MHz

350MHz

500MHz

1GHz

200MHz

350MHz

500MHz

1GHz

上升時間

<1.75ns

<1ns

<700ps

<450ps

<1.75ns

<1ns

<700ps

<450ps

帶寬限制

全帶寬、20MHz

輸入阻抗

1MΩ檔位：1MΩ±1%   || 16pF±3pF

50Ω檔位：50Ω±1%

輸入耦合

DC、AC

垂直靈敏度范圍

1MΩ檔位：2mV/div~10V/div

50Ω檔位：2mV/div~1V/div

垂直增益精度

±2% （注：>   5mV/div）

最大輸入電壓

1MΩ檔位：300Vrms

50Ω檔位：5Vrms

垂直分辨率

8bit

最高采樣率

5GSa/s（單）、2.5GSa/s（雙）、1.25GSa/s（三、四）

5GSa/s（單）、2.5GSa/s（雙）

最大存儲深度

60kpts/CH

通道間隔離度

≥40dB

偏置調

節范圍

50Ω檔位

±4V

1MΩ檔位

2mV/div～200mV/div：±4V

500mV/div～5V/div： ±40V

10V/div：           ±300V

采集模式

正常：采集取樣的值

峰值：取樣毛刺最小800ps

平均：平均包含2~1024個波形

滾動：在屏幕上從右向左滾動波形，時基100ms/div~4s/div

時基范圍

1ns/div~4s/div

時基精度

±25ppm

時基延時范圍

觸發前1屏，觸發后最大100屏

最快波形捕獲率

10萬個波形/秒

觸發源

CH1、CH2、CH3、CH4

CH1、CH2

觸發模式

自動、正常、單次

觸發電平范圍

±4格

觸發靈敏度

最高0.1格，用戶可調節

觸發類型

邊沿：在任何通道的上升沿、下降沿或交替觸發

脈寬：在>、<、= 或≠特定時間周期的正脈寬或負脈寬上觸發，脈寬范圍：6.4ns~12.8s，分辨率3.2ns或0.01格

視頻：NTSC、PAL、SECAM，包括場1、場2、行選擇

N周期：在第N個周期時觸發（N=2~99）

參數自動測量

20種，其中任何時間可在屏幕上最多顯示8個。測量包括：頻率、周期、幅度、峰峰值、最大值、最小值、高電平、低電平、正占空比、負占空比、上升時間、下降時間、過沖、預沖、正脈寬、負脈寬、有效值、平均值、延遲、相位

光標類型

單垂直、雙垂直、雙水平、交叉

波形數學

算術：加、減、乘

FFT：垂直刻度線性或?qū)?shù)，窗口可設置為矩形、Hamming、Hanning

數字表

輸入通道數

4個，復用示波器的BNC輸入

1個4mm香蕉頭輸入

讀數測量

最多同時4個

最多同時3個（包括2個復用示波器的BNC輸入）

信號輸入帶寬（-3dB）

DC~5kHz

DC~5kHz

分辨率計數

10000

60000

輸入阻抗

1MΩ±1%

----

高級測量功能

自動量程、手動量程、相對測量

自動量程、手動量程、相對測量

直流電壓量程

1V、10V、100V

600mV、6V、60V、600V、1000V

直流電壓精度

±（1%讀數+1%滿量程）

±（0.5%讀數+0.5%滿量程）

交流電壓量程

（注：10Hz～1kHz）

1V、10V、100V

6V、60V、600V、1000V

交流電壓精度

（注：10Hz～1kHz）

±（3%讀數+2%滿量程）

±（2.5%+1.5%滿量程）

直流電流量程

通過使用電流探頭選件

60uA、600uA、6mA、60mA、600mA

直流電流精度

----

60uA~60mA：±（0.5%讀數+0.5%滿量程）

600mA：±（2.5%讀數+1.5%滿量程）

交流電流量程

（注：10Hz～1kHz）

通過使用電流探頭選件

60uA、600uA、6mA、60mA、600mA

交流電流精度

（注：10Hz～1kHz）

----

60uA~60mA：±（2.5%讀數+1.5%滿量程）

600mA：±（3%讀數+2%滿量程）

電阻量程

----

60Ω、600Ω、6kΩ、60kΩ、600kΩ、6MΩ、60MΩ

電阻精度

----

60Ω~6MΩ：±（0.5%讀數+0.5%滿量程）

60MΩ：±（2.5%讀數+1.5%滿量程）

二極管、通斷測試

----

支持

記錄儀

測量源

最多4個，CH1、CH2、CH3、CH4

最多3個，CH1、CH2、數字萬用表通道

信號輸入帶寬（-3dB）

示波器的波形記錄：DC~20MHz

數字表的曲線記錄：DC~5kHz

采樣率

示波器的波形記錄：125MSa/s

數字表的曲線記錄：5次/秒

時基范圍

示波器的波形記錄：4ms/div~2min/div

數字表的曲線記錄：10s/div~20min/div

記錄長度

60kpts/CH

記錄時間范圍

示波器的波形記錄：4.8s～40h

數字表的曲線記錄：最大200min

記錄時間分辨率

示波器的波形記錄：80us～2.4s

數字表的曲線記錄：200ms

總線分析儀

選件

解碼通道

1個

顯示格式

二進制、十六進制

I2C觸發與分析選件

S01

在10Mbps以內的I2C總線上的開始、重復開始、停止、ACK丟失、地址、數據、地址和數據上觸發

信號速率：≤10Mbps； 協議類型：7位/10位地址

RS232觸發與分析選件S02

在2Mbps以內的發送開始位、接收開始位、發送包結束、接收包結束、發送數據、接收數據、發送奇偶錯誤和接收奇偶錯誤上觸發

信號速率：50bps~2Mbps

SPI觸發與分析選件S03

在10Mbps以內SPI總線上的幀開始、MOSI、MISO、 MOSI和MISO上觸發

信號速率：≤10Mbps

CAN觸發與分析選件S04

在1Mbps以內CAN信號上的幀開始、幀類型、標識符、數據、標識符和數據、幀結束、ACK丟失、位填充錯誤上觸發

信號速率：10kbps~1Mbps

LIN觸發與分析選件S05

在100kbps以內LIN信號的同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤上觸發

信號速率：800bps~100kbps； 協議標準：1.x、2.x

FlexRay觸發與分析選件S06

在10Mbps以內的幀頭、指示位、標識符、循環數、數據、標識符和數據、幀結束、錯誤、標頭字段上觸發

信號速率：2.5Mbps、5Mbps、10Mbps

Audio觸發與分析選件S07

在字選擇、幀同步或數據上觸發，I2S/LJ/RJ/TDM的最大速率10Mbps

信號速率：≤10Mbps；協議類型：I2S、LJ、RJ、TDM

USB觸發與分析選件S08

在同步、復位、中止、恢復、包結束、令牌包、數據包、握手包、特殊包、錯誤上觸發，低速1.5Mbps、全速12Mbps

信號速率：低速1.5Mbps、全速12Mbps

MIL-STD-1553觸發與分析選件S09

在同步、字類型、命令字、數據字、錯誤、空閑時間上觸發，速率1Mbps

信號速率：1Mbps

顯示

顯示器類型

6.5英寸彩色方屏液晶顯示器，帶電容觸摸功能

顯示器分辨率

640×480

刻度

完整、網格、十字、框架

波形類型

點、矢量

顯示格式

YT、XY

灰度等級

64級

波形色彩

正常、色溫

亮度

屏幕的亮度可以自由調節

接口

DC電源輸入

側面1個

USB主控

側面1個

USB設備

側面1個

以太網

側面1個，RJ-45連接器，10/100Mbps，支持網絡程控

1kHz基準信號

側面1個，通過3.5mm耳機接口轉接線輸出

SD卡插槽

側面1個，注：不支持熱拔插

結

構

結構形式

手持式

電源

適配器：支持15VDC~36VDC，≥60W

鋰電池：14.8V、6.2Ah，可連續工作3小時以上

工作溫度

僅適配器供電：0℃~+50℃

電池供電：0℃~+40℃

外形尺寸

寬×高×深：（190±1.2）mm×（296±1.2）mm×（76±0.8）mm   （注：不包含把手）

最大重量

＜2.5kg
