一、駐波比與矢量網絡分析儀

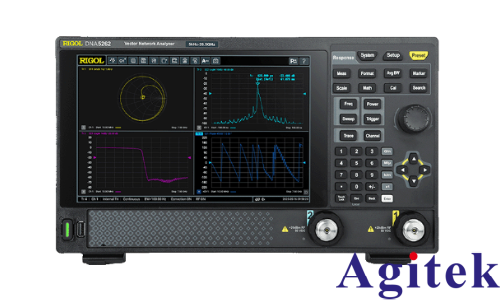

駐波比（VSWR）是衡量射頻系統阻抗匹配程度的核心指標，其數值直接反映信號傳輸效率——理想匹配時為1:1，數值越大表示反射越嚴重，系統效率越低。矢量網絡分析儀（VNA）作為高精度射頻測量設備，通過分析反射信號的幅度與相位信息，可快速計算出駐波比值。使用VNA測量駐波比，本質上是通過校準消除系統誤差后，獲取被測設備的反射系數（S11參數），再經公式換算得到結果。這一過程如同為信號傳輸通道做“體檢”，幫助工程師定位阻抗不連續點、優化匹配網絡。

二、測量前的準備工作

測量前需確保設備與環境處于理想狀態。檢查矢量網絡分析儀、校準套件（包含開路、短路、負載標準件）、低損耗同軸電纜及待測設備（如天線、濾波器），所有連接器接口需匹配（如SMA、N型），避免因阻抗失配引入誤差。測試環境應遠離強電磁干擾源，溫度穩定在23±5℃，濕度低于70%。連接前用無水酒精棉片清潔連接器接觸面，去除氧化層或污漬——曾有案例因連接器微小氧化導致測量結果波動達15%，可見細節對精度的重要性。

三、核心操作三步法

1. 校準：精度的基石 校準是消除電纜損耗、連接器反射等系統誤差的關鍵步驟，如同使用尺子前先對準零點。以單端口測量為例，將校準套件依次連接至VNA端口1：先接短路標準件，執行“Short”校準；再換為開路標準件完成“Open”校準；最后連接50Ω負載進行“Load”校準。校準后可通過Smith圓圖驗證：開路標準件的阻抗點應位于圓周，負載標準件應聚集于圓心。若未校準，測量誤差可能超過10%，而規范校準可將誤差控制在±0.1dB以內。

2. 連接與參數設置 移除校準件，將待測設備連接至端口1，確保接口穩固，避免過度扭力損壞螺紋。進入儀器菜單設置參數：根據設備工作頻段設定頻率范圍（如Wi-Fi天線設為2.4-2.5GHz），掃描點數建議401點以提高分辨率，中頻帶寬設為1kHz以降低噪聲，輸出功率需低于待測設備最大承受值（如-20dBm）。對于電纜等雙向器件，需用直通校準件連接端口1與端口2完成“Thru”校準，再連接待測電纜進行雙端口測量。

3. 數據讀取與分析 設置顯示格式為VSWR，屏幕將呈現駐波比隨頻率變化的曲線。通過標記功能（Marker）定位關鍵頻點，如中心頻率處的VSWR值。若曲線不平滑，可增加掃描平均次數或重新校準。對于異常峰值，可啟用故障定位功能（Distance to Fault），將頻域數據轉換為時域反射圖，直觀顯示阻抗突變點位置——這如同給傳輸線做“CT掃描”，能精準定位連接器松動或線纜損傷位置。

四、進階技巧與注意事項

● 數據對比：使用“數據→內存”功能保存基準曲線，松開線纜模擬惡化狀態后，可同時顯示實測數據與內存數據，直觀對比變化。

● 文件保存：通過Save/Recall功能保存校準數據（.Cal文件）或跡線數據（.CSV文件），便于后續分析或生成測試報告。

● 安全防護：測試前斷開待測設備端的功放輸出，防止信號反射損壞儀器；在設備上電時重新檢查端口功率設置。

● 環境補償：在非理想環境下測試時，可使用電子校準件或TRL（傳輸線-反射-直通）校準法，減少環境因素影響。

五、常見問題處理

若測量結果異常，首先檢查校準流程是否規范，其次驗證連接器是否清潔、電纜是否彎曲過度（彎曲半徑應大于3倍線徑）。對于長距離電纜測量，可適當提高中頻帶寬以縮短掃描時間，但需接受噪聲增加的代價。某通信企業測試案例表明，將中頻帶寬從10kHz降至1kHz，動態范圍提升15dB，顯著改善弱信號檢測能力，可見參數設置對結果的直接影響。

六、總結

使用矢量網絡分析儀測量駐波比，本質是通過“校準-測量-分析”三步實現對信號傳輸質量的量化評估。掌握這一技術，不僅能快速定位阻抗匹配問題，還可通過故障定位功能實現精準維修。對于工程師而言，VNA不僅是測量工具，更是優化射頻系統性能的“聽診器”——從天線設計到基站調試，從濾波器生產到電纜維護，其應用貫穿射頻工程的全生命周期。
