在現代無線通信、雷達系統以及高速數字電路的設計與驗證中，信號的完整性與傳輸效率是決定系統成敗的關鍵。當信號頻率進入射頻（RF）乃至微波頻段，傳統的電壓、電流測量方法已捉襟見肘，取而代之的是以波的形式存在的入射波、反射波和傳輸波。矢量網絡分析儀（VNA）正是為應對這一挑戰而生的核心測試儀器，它如同工程師洞察射頻世界的“眼睛”，通過精確測量信號的幅度與相位，揭示出被測器件（DUT）的內在特性。

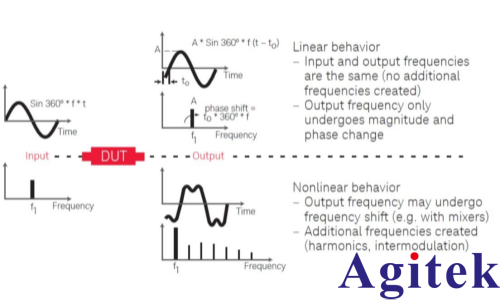

矢量網絡分析儀的核心價值在于其“矢量”測量能力。與僅能測量信號功率或幅度的標量網絡分析儀不同，VNA能夠同時捕獲信號通過或被器件反射后的幅度與相位信息。這一能力之所以至關重要，源于以下幾個層面。首先，要全面表征一個線性網絡（如濾波器、放大器），確保信號無失真傳輸，必須同時知曉其幅頻特性和相頻特性。一個方波信號由基波和眾多諧波構成，若網絡對不同頻率分量的相位響應不一致，即使幅度響應平坦，輸出波形也會發生畸變。其次，為了實現高效的功率傳輸，必須進行阻抗匹配，而阻抗是一個包含實部（電阻）和虛部（電抗）的復數。只有精確測量復阻抗，才能設計出高效的匹配網絡，確保源與負載之間實現共軛匹配，將最大功率傳遞給負載。最后，在進行計算機輔助工程（CAE）仿真時，工程師需要精確的幅度和相位數據來構建準確的器件模型，從而在設計初期就能預測系統性能，縮短研發周期。

VNA的工作原理基于對波的反射與傳輸現象的精確分析。其內部信號源產生一個頻率可變的激勵信號，該信號被送入被測器件。與此同時，VNA內部的定向耦合器和接收機系統會同步分離并測量入射波、從器件輸入端反射回來的反射波，以及穿過器件到達輸出端的傳輸波。通過比較這些波的矢量關系，VNA能夠計算出S參數（散射參數），例如S11（輸入反射系數）和S21（正向傳輸系數）。這些參數全面描述了器件在特定頻率下的反射與傳輸特性。

在VNA的眾多顯示格式中，史密斯圓圖（Smith Chart）無疑是最具魅力和實用價值的工具。它將復雜的阻抗平面巧妙地映射到一個單位圓內，使得工程師可以直觀地觀察和分析阻抗特性。史密斯圓圖的中心點代表理想的匹配狀態（通常為50Ω），任何偏離中心的點都表示存在阻抗失配。通過觀察阻抗點在圓圖上的軌跡，工程師可以迅速判斷器件的匹配程度、帶寬以及是呈感性還是容性。更重要的是，史密斯圓圖為阻抗匹配設計提供了圖形化的解決方案，通過簡單的“走線”操作，即可確定需要串聯或并聯的電感、電容值，將任意阻抗“拉”到中心點，極大地簡化了匹配網絡的設計流程。

綜上所述，矢量網絡分析儀憑借其獨特的矢量測量能力，成為射頻與微波工程領域不可或缺的基石。它不僅能夠精確量化信號的幅度與相位，為無失真傳輸和高效功率匹配提供數據支撐，更通過史密斯圓圖等強大工具，將抽象的復數運算轉化為直觀的圖形分析，賦能工程師高效地解決復雜的射頻設計難題。
