IT6400可編程直流電源繼電器的自動通斷測試
繼電器是一種電控制器件,是當輸入量(激勵量)的變化達到規定要求 時,在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系 統(又稱輸入回路)和被控制系統(又稱輸出回路)之間的互動關系。通常應用 于自動化的控制電路中,它實際上是用小電流去控制大電流運作的一種“自動開 關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
繼電器的觸點有三種基本形式:
1、動合型(常開)(H 型)線圈不通電時兩觸點是斷開的,通電后,兩個 觸點就閉合。以“合”字的拼音字頭 H 表示。
2、動斷型(常閉)(D 型)線圈不通電時兩觸點是閉合的,通電后兩個觸 點就斷開。用“斷”字的拼音字頭 D 表示。
3、轉換型(Z 型)這是觸點組型。這種觸點組共有三個觸點,即中間是動 觸點,上下各一個靜觸點。線圈不通電時,動觸點和其中一個靜觸點斷開和另一 個閉合,線圈通電后,動觸點就移動,使原來斷開的成閉合,原來閉合的成斷開 狀態,達到轉換的目的。這樣的觸點組稱為轉換觸點,用“轉”字的拼音字頭 z 表示。

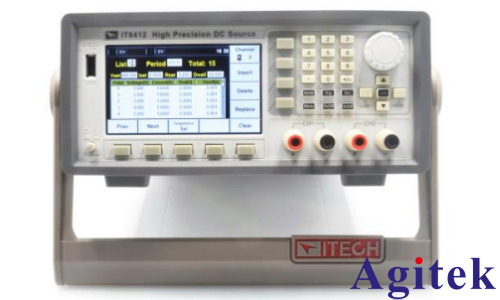

針對動合型 繼電器的通斷測試進行分析,常規電源在給線圈通電和斷電都 需要手動 ON/OFF 進行測試,并且無法控制通斷的時間。艾德克斯 IT6400 系列 電源具有 list 功能,可控制通斷時間達 1mS 的速度。下圖一為我司 IT6400 電源。

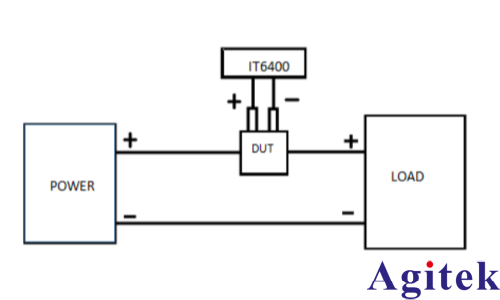

如下圖二所示,將繼電器串在回路中,電源設定電壓輸出,負載設定帶載值, 通過 IT6400 的 list 功能,來循環驅動繼電器的閉合和斷開;且 1mS 的通斷時間, 滿足大部分客戶的需求。在此測試回路中,用戶也可以在艾德克斯寬廣的產品線 上找到合適的可編程電源及電子負載。

如圖三所示,為 IT6400 電源 list 編輯界面,其中包括電壓,電流,寬度等 等參數。

IT6400 系列高精度可編程直流電源具備多種功能和高性能輸出,例如,可 測試電池特性、模擬電池充放電特性、實現電流雙極性工作等。具有良好的動態 響應時間,和速度切換模式,可讓電壓或電流的上升波形高速且無過沖。同時, 用戶還可以通過波形顯示功能實現示波器的體驗,讓您使用起來更加簡易和有 效。
