IT6400系列可編程電源的電池模擬功能在智能設備測試中的應用
前言: 隨著互聯網、云計算、物聯網等新興技術的興起,“互聯網+”概念成為經濟發展的新熱 點,滲透到社會的各個領域。在這股浪潮下智能硬件、物聯網設備行業以星火燎原之勢迅速 擴張,大量的新產品不斷涌現,在給用戶帶來新的使用體驗的同時,其產品性能也需要經受 市場的檢驗。IT6400 系列雙極性可編程直流電源具備電池模擬功能,適用于電池供電的智 能硬件設備的測試。
一、 IT6400 系列電池模擬器功能
車位檢測器、地下供水器等物聯網設備埋于地下并以電池進行供電,在運行中需要保證 3-5 年的連續供電時間,這就對設備的續航能力提出了嚴格的要求。智能手環、手機、 平板等設備同樣將待機時間作為一項重要指標,例如小米手環 2 就提出充電一次滿足 20 天持續使用的口號,而其中內置的是一個僅有 70mAh 的鋰聚合物電池。但在電池供電條件 下的待機測試中若使用真實電池作為電源,一方面測試結果受到電池產品質量波動的影響, 另一方面也增加了測試的工作量。

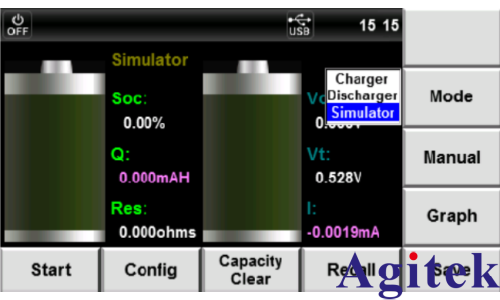

IT6400 系列可編程直流電源在電池測試方面具備強大的功能,包括電池充電、電池 放電、電池模擬三種模式。用戶可用 IT6400 系列可編程直流電源替代電池,為智能設備 供電,通過電池模擬功能來模擬電池的輸出特性,測試待測物的待機能力,或者測試充 電器的充電能力。用戶最多可編輯 20 組電池特性數據,每組電池特性數據可配置 20 個 步驟,每個步驟包括電壓、電阻、電池容量三個參數。輸出阻抗參數為 0-20 Ω可調,可 模擬各種內阻參數的電池,電壓與電池容量參數即代表放電時的實時電壓及剩余容量。

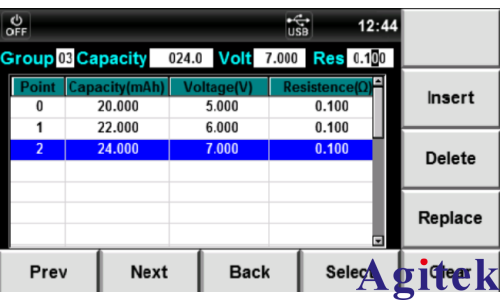

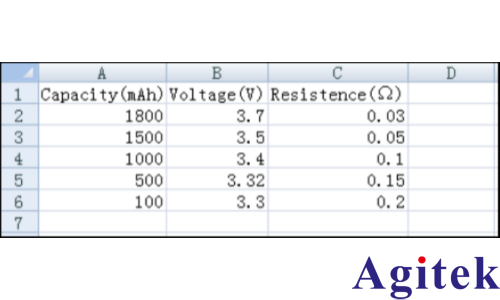

電池特性數據可以通過面板按鍵的簡單操作進行參數編輯,也可以在 PC 機上將電池 特性參數編輯為.CSV 文件,通過 U 盤從電源面板上的 USB 接口導入。

在電池特性數據中,若容量和電壓逐漸上升,即表示 IT6400 所模擬的電池處于充 電狀態,若容量和電壓逐漸下降,則表示電池處于放電狀態。如果用戶用 IT6400 連接 用電產品,使用電池模擬功能來模擬電池供電環境下的產品功耗,就可以將電池特性 參數編輯為逐步下降的放電參數。IT6400 將根據表格參數自動擬合出一條平滑的放電 曲線,減小用戶編輯參數的工作量,提高仿真能力。

用戶也可以利用 IT6400 系列的電池放電功能,對設備原配電池進行放電測試,通過上 位機軟件采集到電池在放電中的電壓、放電容量等參數,得到放電特性曲線。使用艾德克 斯 IT5101 內阻測試儀測得電池的內阻值, 來獲取 IT6400 需要的電池模擬參數,以支持智 能設備的研發測試。內阻值是電池的關鍵參數之一,內阻可調功能也是 IT6400 系列可以有 效模擬電池特性,而有別于一般電源的特點。

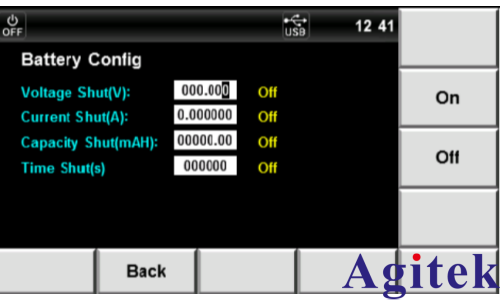

對于電池放電的截止條件,IT6400 系列提供關斷電壓、關斷電流、關斷容量及關斷時 間四種截止方式,滿足不同的電池管理需要。

二、 滿足低功耗測試要求
為了降低功耗,智能設備的運行狀態一般可分為睡眠模式、待機模式、收發模式等多種類 型,在睡眠模式下設備的電流可能低至納安級,而在收發模式下,設備電流可能陡升至毫安 甚至安培級的范圍。這就需要直流電源具備超快的動態響應速度及超高的電流解析度,來適 應負載的變化。IT6400 系列多個規格型號滿足不同測試需求。

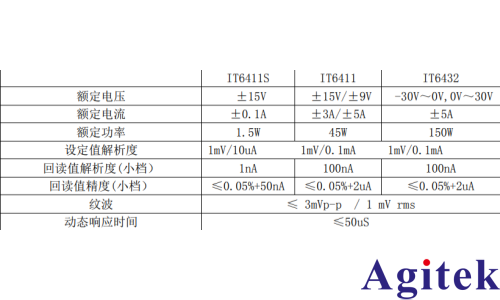

IT6411S 高精度可編程直流電源是 IT6411 的電流精度升級版本,適合低功耗智能穿戴 產品的測試。將電流大檔范圍設在 100mA, 設定值精度達到 50uA,設定分辨率達到 10 uA。 同時升級小檔測量范圍到 100 uA,測量精度達到 50nA,滿足 uA 級高精度電流測量需求。
IT6432 具有較高的電壓范圍及額定功率,100nA 的測量分辨率可以用于較大功率的 電子產品及物聯網設備的測試。
本系列電源具有超高上升速度和高可靠性,滿載上升最快可達 500uS,最新設計的速度 切換模式可讓電壓或電流的上升波形高速且無過沖,全新設計的圖形顯示功能可實現示波器 的體驗。一臺電源可涵蓋廣范圍的應用需求。
三、 總結
IT6400 系列雙極性可編程直流電源具備電池充電、電池放電、電池模擬等一系列強大 的電池測試功能,同時超快的動態響應時間、超高的電流解析度,能為便攜式電池供電產品 測試、移動電源測試及電池測試等提供高精度高可靠性的測試方案。電池模擬功能可按照電 池特性參數模擬電池輸出,尤其滿足低功耗測試測試領域參數要求,可廣泛應用于智能穿戴、消費電子、主流家電、家庭安全和自動化系統、汽車及醫療等行業之中。
