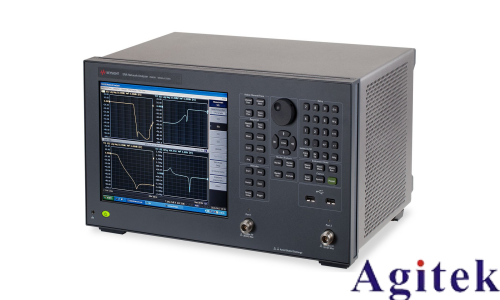

利用矢量網絡分析儀（VNA）E5080B測試材料的磁導率，是一種高精度、寬頻帶的電磁參數表征方法，尤其適用于微波頻段磁性材料的研發與質量控制。以下是基于傳輸/反射法（如NRW算法）的材料磁導率測試標準流程：

一、測試準備

1. 設備檢查：確認E5080B矢量網絡分析儀、同軸夾具或波導測試夾具、標準校準件（開路、短路、匹配負載）及待測磁性樣品（通常為環形或條狀，表面平整）狀態良好。

2. 樣品制備：將待測材料加工成適配測試夾具的尺寸，確保其完全填充測試路徑，避免空氣間隙，記錄樣品幾何尺寸（長度、截面積）。

二、系統校準

1. 選擇測試端口：根據樣品類型連接至Port 1和Port 2，使用高質量射頻電纜。

2. 執行SOLT校準：在儀器菜單中選擇“Calibration”，設置為SOLT（Short-Open-Load-Thru）校準模式。依次連接校準件，完成開路、短路、負載和直通校準，消除系統誤差。

三、樣品測試

1. 連接樣品：將待測材料安裝至測試夾具中，確保接觸緊密。

2. 設置測試參數：設定頻率范圍（如10MHz–6GHz）、掃描點數（建議≥801點）、功率電平（通常為0dBm）、中頻帶寬（如1kHz）以平衡信噪比與速度。

3. 采集S參數：啟動掃描，獲取S11（反射）和S21（傳輸）參數數據，保存為S2P文件。

四、數據處理與磁導率提取

1. 導入數據：將S參數導入電磁仿真軟件（如MATLAB或CST），應用NRW（Nicolson-Ross-Weir）算法反演計算。

2. 計算磁導率：通過傳播常數與特征阻抗推導出材料的復磁導率（μ_r = μ' - jμ''），其中實部μ'表征儲能能力，虛部μ''反映磁損耗。

3. 驗證結果：檢查數據在頻段內是否連續、無多值性，排除因波長過短導致的非唯一性誤差。

五、注意事項

● 測試前預熱儀器15–30分鐘以保證穩定性；

● 高磁導率材料易飽和，應控制輸入功率；

● 樣品尺寸需精確測量，誤差將直接影響結果準確性。

通過上述步驟，可實現對磁性材料磁導率的高效、準確測試，為高頻器件設計提供關鍵參數支持。
