VNA矢量網絡分析儀可以做什么?

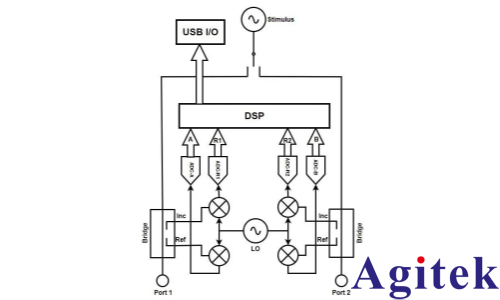

矢量網絡分析儀 (VNA) 是一種用于對電子設備進行射頻 (RF) 測量的測試設備。我們知道,射頻信號可以在傳輸線上同時雙向傳播,而 VNA 可以分別測量這些信號。通過測量入射信號和反射信號,工程師可以確定被測設備 (DUT) 的特性。下圖框圖展示了 VNA 的內部工作原理。

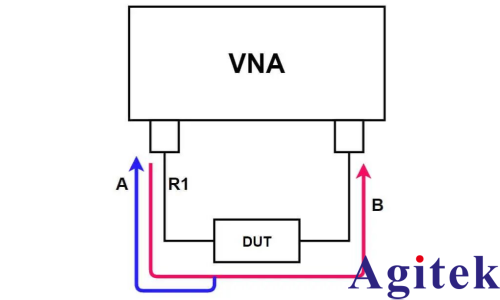

VNA 的核心測量參數是散射參數,即 S 參數。這些參數通過比較儀器內部接收機(如參考信號 R1、測量信號 A 和 B)的采樣值導出。例如,S11(輸入端口反射系數)和 S21(正向傳輸增益/損耗)的未校準值分別是 A/R1 和 B/R1 的比值。得益于這種比值測量的特性,激勵信號的絕對幅度并不影響測量結果。經過精密的校準算法修正后,VNA 能以極高的動態范圍和精度呈現設備的頻率響應。

矢量網絡分析儀 (VNA) 可以用于哪些用途?

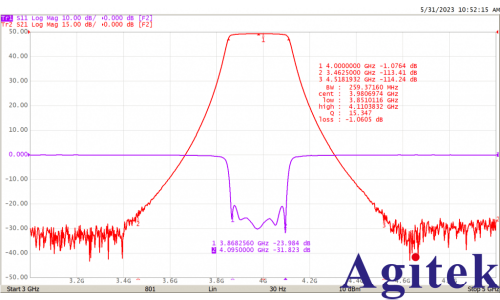

矢量網絡分析儀 (VNA) 是一種用途非常廣泛的儀器。它可以用來測量濾波器的頻率響應。濾波器用于允許特定頻率的信號通過通帶,并抑制阻帶中的頻率。下圖 顯示了 4 GHz 濾波器的測量結果。Copper Mountain Technologies 的 VNA 具有卓越的動態范圍,可以同時測量通帶中 1.1 dB 的插入損耗和阻帶中 110 dB 的衰減,如圖中紅色 S21 曲線所示。紫色 S11曲線顯示了濾波器的回波損耗,其在通帶內優于 20 dB。

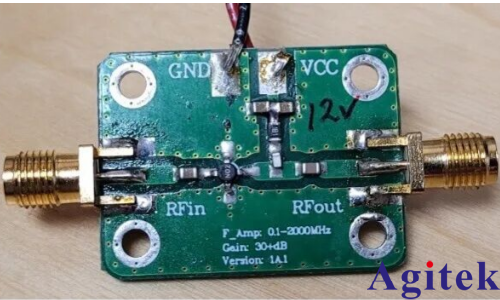

VNA 也可用于測量如圖所示的放大器。

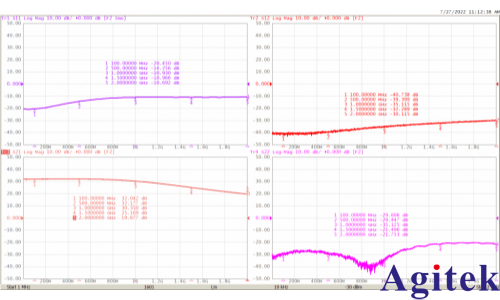

圖左上角顯示的是輸入回波損耗,右上角顯示的是反向隔離度,左下角顯示的是增益,右下角顯示的是輸出匹配。1 GHz 以上的 10 dB 回波損耗并不理想。增加輸入匹配元件有助于改善回波損耗。

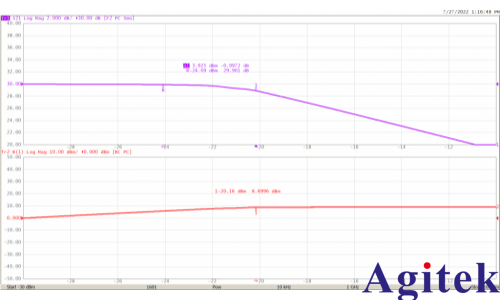

在任何單一頻率下,矢量網絡分析儀 (VNA) 可以設置為掃描激勵輸出功率,軟件可以顯示輸出功率與輸入功率的關系,或者顯示 S21與輸入功率的關系。如果通過功率掃描觀察 S21 ,則其下降 1 dB 的點即為放大器的 1 dB 壓縮點,如圖6所示。

放大器 1 dB 壓縮
在有源器件測試方面,VNA 同樣不可或缺。它可以全面測量放大器的增益、輸入/輸出匹配(回波損耗)以及反向隔離度。通過設置功率掃描模式,VNA 還能測試放大器的關鍵非線性指標——1 dB 壓縮點。當 S21 參數隨輸入功率增加而下降 1 dB 時,對應的點即為壓縮點,這是衡量放大器線性工作范圍的重要依據。
除此之外,VNA 的功能還延伸至材料特性分析、天線性能驗證、電纜故障定位(通過時域反射 TDR 技術)以及混頻器的變頻損耗測量等。值得一提的是,VNA 還具備一定的“多面手”能力:將其設置為“零跨度”模式,即可作為單一頻率的信號源使用;在特定條件下,也能粗略觀察外部輸入信號的頻譜。這些特性使其成為研發、生產與維護環節中不可或缺的精密測量工具。
