在現代電子測試測量領域，隨著通信系統復雜度的不斷提升，對多端口器件的測試需求日益增長。傳統依賴開關矩陣的測試方案在效率、精度和穩定性方面逐漸顯現出瓶頸。在此背景下，思儀科技推出的Ceyear 6956多端口矢量網絡分析儀應運而生，以其卓越的性能和創新架構，為高頻、多端口網絡參數測試提供了全新的解決方案。

6956多端口矢量網絡分析儀

產品特點

端口可靈活擴展：可根據不同應用場景和需求靈活配置端口數量，最多支持32個測試端口。

支持并行測試：被測端口數越多，測試效率優勢越大（多通道并行測試、電子校準件、更少的掃描次數等）。

端口越多，性能優勢越大：無需開關矩陣即可實現端口擴展，因此無開關矩陣帶來的動態范圍損失和開關切換的重復性所引起的測試精度下降。

端口越多，批量成本優勢越顯著：在測試速度加快的同時，避免了開關切換的壽命制約，同時可降低產線空間需求，布局更多測試工作站。

真正的多端口測試解決方案

6956多端口矢量網絡分析儀為用戶提供了真正的多端口測試解決方案，相比傳統的開關矩陣解決方案，該產品在提高多端口網絡參數測試吞吐量方面具有明顯優勢，可以有效消除開關矩陣帶來的相關損耗，此外可通過多路接收機同時捕獲測試數據來提升效率。

測量掃描次數少、顯著提高測試效率

6956多端口矢量網絡分析儀可通過多個接收機同時捕獲數據，相比傳統開關矩陣方案，掃描次數更少。以一個32端口器件測試為例，測量全32端口的S參數，僅需掃描32次，而以傳統的四端口網絡分析儀搭配開關矩陣的方案，則至少需要掃描256次。因此測試效率可達到傳統方案6倍以上。同時支持四端口電子校準，只需連接32次，15min（IFBW=10kHz,5000掃描點）即可完成32端口校準。

無機械開關，長期穩定性好

6956多端口矢量網絡分析儀由多個矢網模塊組成，消除了固態開關切換帶來的影響，具有很好的穩定性，23℃環境下（恒溫箱），24小時，幅度僅漂移0.028dB，相位漂移0.631°。

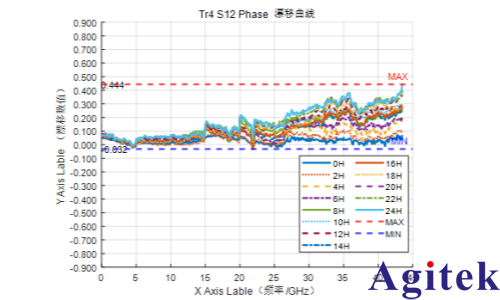

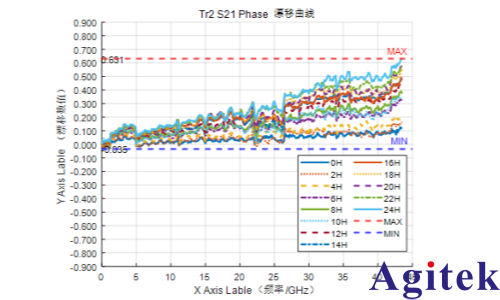

長期穩定性（相位）

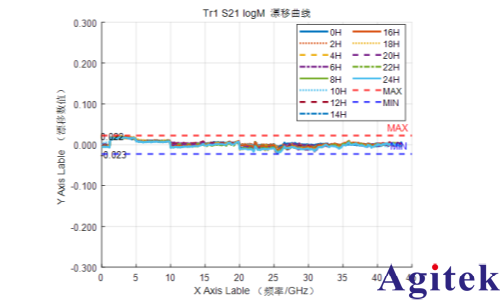

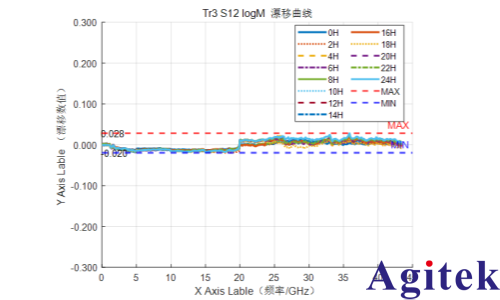

長期穩定性（幅度）

Ceyear 6956不僅是一款測試設備，更是一種測試?yán)砟畹母镄隆Ｋ浴罢嬲亩喽丝跍y試解決方案”重新定義了高效、精準與可靠的邊界，為民用航空、衛星通信等高要求行業提供了強有力的技術支撐，助力我國電子測試測量技術邁向更高水平。
