R&S?ZNA 雙端口矢量網絡分析儀接收機和LNB特性測量
R&S?ZNA 雙端口矢量網絡分析儀結合簡單設置,能夠可靠測量(高增益)接收機和低噪聲塊轉換器 (LNB) 的特性。

LNB特性測量
您的任務
高增益變頻器測試因多個特殊原因而具有挑戰性:
雙本振 (LO) 設備(具有本振接入)的互調測試需要多個信號源
內部振蕩本振的中頻偏移
無本振接入的混頻器群時延測試
變頻設備的噪聲系數測試
激勵功率低時也能提供高精度、低跡線噪聲、短測試時間
羅德與施瓦茨解決方案
R&S?ZNA 具有本振跟蹤和雙音群時延測量等專用功能,能夠可靠地多方位測量變頻設備的特性,無需接入內部本振。

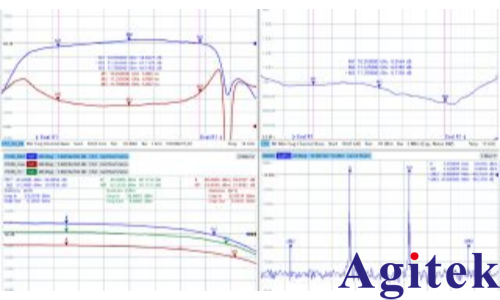

嵌入式本振變頻器測試的示例結果屏幕:變頻增益、群時延、噪聲系數、壓縮點、互調
特性和優勢
雙端口 R&S?ZNA 具有兩個信號源和一個內部合路器,足以多方位測量嵌入式本振 LNB 的特性,包括變頻增益、匹配、時延、互調和噪聲系數等
對于具有本振接入的變頻器,四端口 R&S?ZNA 最多可提供四個射頻源,支持雙變頻接收機的互調測試(單臺設備提供雙音信號和 LO1、LO2)
獨特的解決方案可用于嵌入式本振變頻器的群時延 (GD) 測試(R&S?ZNA-K9 選件)并提供本振跟蹤功能,即使被測設備出現嚴重的本振漂移,也能可靠測量變頻器群時延,無需接入內部本振
靈活的變頻測試功能和混頻器相位測量選件,支持變頻器相位測量和本振串?dāng)_測量等
針對激勵源信號提供可選的參考信號接入,即使激勵功率低也能提供強參考信號,從而確保低跡線噪聲 寬功率掃描范圍達到 100 dB,具有自動電平控制 (ALC) 功能和出色的接收機線性度,確保準確的低激勵功率測試和壓縮測試
端口 1 隔離放大器,可獲得低電平的無雜散激勵信號
噪聲系數測試選件結合混頻器測試設置,無需重新連接即可測量設備特性,包括無需使用噪聲源即可測試噪聲系數

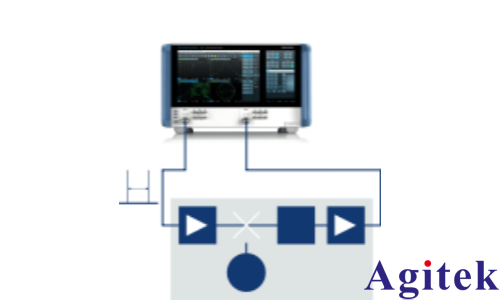

雙端口 R&S?ZNA 具有兩個信號源和一個內部合路器,可以測量嵌入式本振變頻器的互調、群時延和噪聲系數 (NF)

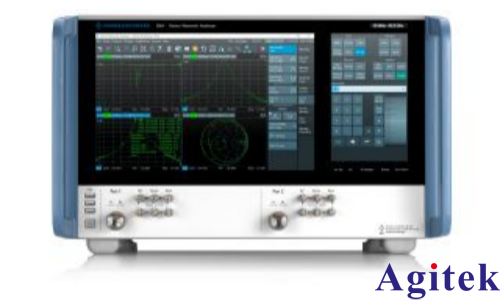

R&S?ZNA 矢量網絡分析儀
總結
R&S?ZNA 提供豐富的硬件和軟件功能,可多方位測量衛星和雷達接收機的特性。分析儀的亮點包括出色的接收機靈敏度、獨特的寬功率掃描范圍、四個內部信號源(和本振輸出)以及本振跟蹤功能。憑借所有這些特性,R&S?ZNA 可用于高難度的航空航天和衛星通信測試
