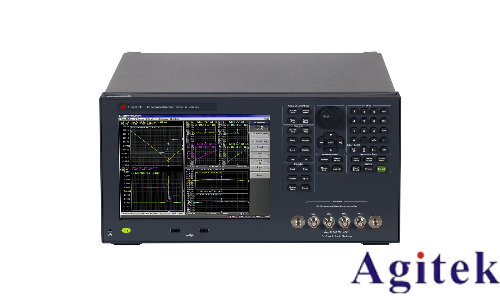

E4990A阻抗分析儀是一款高精度、寬頻率范圍的阻抗測試設備，廣泛應用于電子元器件、材料特性及高頻電路的參數分析。為確保測量結果的準確性，必須在測試前進行嚴格的校準操作，其中開路（Open）與短路（Short）校準是消除系統寄生參數影響的關鍵步驟。以下是E4990A阻抗分析儀進行開路與短路校準的標準流程。

一、準備工作

首先，確認儀器已正確連接電源并接地良好，避免靜電或電磁干擾影響校準精度。根據被測元件類型選擇合適的測試夾具，如使用16047E適配器配合延長線等附件。連接完畢后，啟動儀器并進入校準界面，選擇“校準與補償”功能。

二、開路校準

開路校準用于消除測試夾具和連接電纜的雜散電容影響。操作時，應確保測試端口無任何連接，保持完全開路狀態。對于16047E夾具，需將兩側夾片旋緊但不接入任何元件或適配器。在軟件界面中點擊“Open”選項，系統開始檢測當前開路狀態下的阻抗特性。等待測試完成，界面顯示“Open”狀態為“ON”，即表示開路校準成功。若測試中發現電容值異常偏大，可能說明存在接觸污染或電纜損壞，需清潔或更換后重新校準。

三、短路校準

短路校準用于消除引線電阻、接觸阻抗及殘余電感。完成開路校準后，將專用短路片（通常隨夾具附帶）牢固連接于測試夾具的兩個電極之間，確保接觸良好、無松動。在軟件界面點擊“Short”選項，儀器將自動采集短路狀態下的響應數據。測試結束后，屏幕右下角通常會顯示“Comp OS”標識，表示開路與短路補償已完成。

四、校準有效性驗證

校準完成后，建議進行驗證。例如，再次連接短路片進行測試，觀察低頻段電阻值是否處于毫歐級以下。若電阻高達幾歐甚至更高，則表明校準不充分，需重新檢查連接、清潔接口并重復校準流程。

五、注意事項

●校準應在穩定環境溫度下進行，避免溫漂影響。

● 高頻測量時，建議增加負載校準（Load），使用已知阻值的標準電阻提升精度。

●所有連接應輕插輕拔，保護儀器接口。

● 校準后如更換夾具或電纜，必須重新校準。

通過規范執行開路與短路校準，E4990A可實現高重復性、低誤差的阻抗測量，為科研與生產提供可靠數據支持。
