R&S?ZNA43 矢量網絡分析儀毫米波測量
R&S?ZVA-Zxxx 和 R&S?ZCxxx 毫米波變頻器將 R&S?ZNA 矢量網絡分析儀的頻率范圍擴展至 1.1 THz。

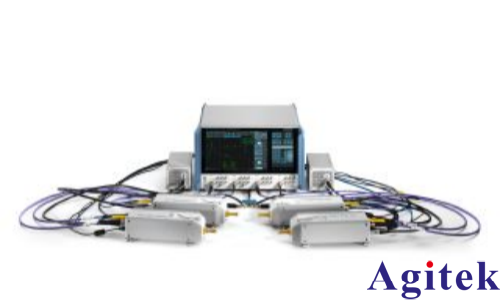

毫米波測量裝置,包括一個 R&S?ZNA43 矢量網絡分析儀和兩個 R&S?ZC330 WM-864 毫米波變頻器
您的任務
毫米波和太赫茲范圍內的頻段用于移動通信、汽車、安全、半導體和基礎研究領域的許多應用中。77 GHz/79 GHz 汽車?yán)走_(dá)、6G 頻段移動通信以及高達和超出 100 GHz 的雷達與傳感器都需要對有源和無源組件進行特性測量,例如濾波器、放大器、混頻器和天線。許多應用(尤其是晶圓上組件特性測量和天線測量)都要求變頻器具有高輸出功率。
羅德與施瓦茨解決方案
羅德與施瓦茨的變頻器具備高輸出功率和一流的動態范圍。它們可用于對有源和無源被測設備進行特性測量。
R&S?ZNA 支持非常緊湊的系統架構,無需額外使用信號分配單元或類似設備。
R&S?ZNA 端口直接輸出射頻信號,最多可支持四個毫米波變頻器。
對于毫米波變頻器本振 (LO) 信號,內部本振信號源路由至后面板上的本振輸出接口 (R&S? ZNA-B8) 并被分配到變頻器。輸出功率高達 +25 dBm,即使長電纜產生損耗,也能確保為毫米波變頻器本振提供足夠的功率。
安裝 R&S?ZNA-B26 直接中頻接入選件后,變頻器的測量和參考信號通過后面板直接饋入分析儀的中頻通路。這種設置無需額外使用直接通道接入選件,可以保證**接收機靈敏度。
R&S?ZNA-K8 軟件選件(毫米波變頻器支持選件)讓整體配置變得簡單。
用戶也可以使用 R&S?ZNAxx-B16 直接信號源和接收機接入選件自定義頻率方案和連接方式,搭建個性化的系統配置。
R&S?ZVA-Zxxx 和 R&S?ZCxxx 毫米波變頻器具有特殊功能
高輸出功率和寬動態范圍
通過直觀的對話框輕松進行配置
使用菜單選擇 R&S?ZVA-Zxxx 變頻器;自動檢測 R&S?ZCxxx 變頻器
后面板的本振輸出高達 +25 dBm(配備 R&S?ZNA-B8 毫米波變頻器本振選件),即使使用長電纜和本振功分器,也能可靠地為變頻器提供所需功率
支持至多連接四個變頻器進行多端口測量,無需使用外部信號源或擴展座
可變輸出功率(使用螺釘手動調節和/或通過更改輸入功率來控制輸出功率)
放大器特性測量、功率掃描、壓縮點測量
互調測量
R&S?ZNA-K1 頻譜分析支持毫米波頻段
相位相參激勵
配置變頻測量(可以使用具有不同頻率范圍的變頻器) 2)
支持毫米波頻段的自動電平控制 (ALC)
使用羅德與施瓦茨的功率測試頭和 Eriksson 功率探頭 (PM5/PM5B) 進行絕對電平校準
出色的時間和溫度穩定性
集成到 Focus Microwaves 和 Maury Microwave 的(有源)負載牽引測試系統中
波導校準套件(可選滑動匹配件)適用于變頻器的所有頻段
受到 SWISSto12 毫米波材料測試系統的支持

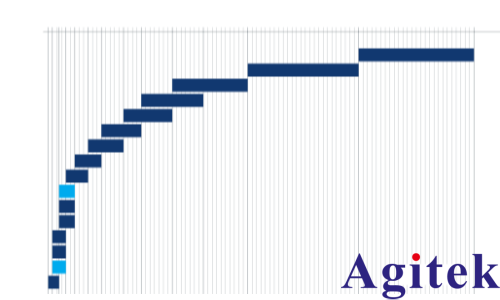

R&S?ZVA-Zxxx 和 R&S?ZCxxx 毫米波變頻器概覽
