在微波工程師的實驗室中，矢量網絡分析儀是非常精確的一類儀器。R&S?ZNA 更是將精確度提升到了一個新的水平。這款儀器不僅非常精確，現在還可以在測量被測設備的同時在屏幕上即時計算并顯示測量不確定度。

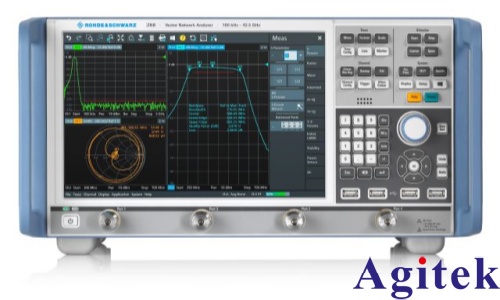

R&S?ZNA矢量網絡分析儀，四端口型號。

您的任務

您需要準確測量被測設備的 S 參數。矢量網絡分析儀可助您輕松完成任務。但是，除了獲得 S 參數結果，您還需要提供回波損耗和插入損耗結果的測量不確定度數據。

羅德與施瓦茨解決方案

以前，被測設備的 S 參數結果的測量不確定度只能在計量實驗室中計算。但是現在，新型 R&S?ZNAK50 測量不確定度選件能夠自動完成計算，并直接在屏幕上顯示所測量的 S 參數和相應的不確定度波動范圍。

強大的METAS VNA工具計算引擎

瑞士聯邦計量科學研究所（METAS）位于瑞士伯爾尼， 并在過去十年間一直為全球其他國家計量院（NMI）和計量實驗室提供 VNA Tools——這是一款由 Michael Wollensack 開發的功能強大的計量級軟件程序。METAS 深入研究 S 參數的可追溯性，并由此站在矢量網絡分析儀測量不確定度科學研究領域的前沿，促成了 VNA Tools 在全球范圍內被廣泛采用。羅德與施瓦茨推出 R&S?ZNAK50 測量不確定度選件，與 METAS 攜手為 R&S?ZNA 集成 VNA Tools 的強大功能。

R&S?ZNA的用戶界面簡潔明了

羅德與施瓦茨注重易用性。您只需校準 R&S?ZNA，即可使用過去幾十年間所用的相同流程， 無需進行其他操作。之后，您可以連接被測設備，便能查看測量的 S 參數和相應的測量不確定度， 無需進行其他操作。

額外支持驗證測試

過去，驗證測試同樣只能在計量實驗室中完成。但是，借助強大的 METAS VNA Tools 計算引擎，R&S?ZNA 現可提供內置驗證測試功能，并且操作和校準一樣簡單。您只需選擇驗證套件，R&S?ZNA 將指導您完成驗證測試并創建測試存檔文件，其中包含 VNA Tools 測量日志、測量裝置的不確定度數據庫、原始測量結果、經校準的測量結果和合格/不合格指示。

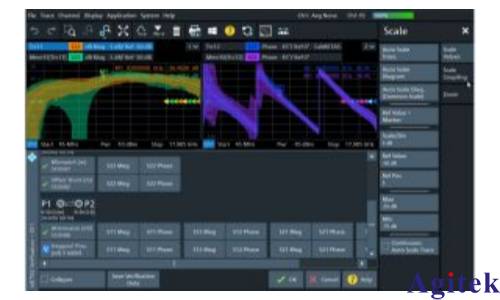

R&S?ZNA 內置驗證測試功能。

還可無限制地訪問 VNA 工具

不僅R&S?ZNA利用METAS VNA Tools計算引擎，以簡單明了的方式執行不確定度計算和驗證測試，R&S?ZNAK50選件還集成了完整的METAS VNA Tools軟件。因此，R&S?ZNA直接提供METAS VNA Tools的所有功能。您的校準和驗證掃描以及被測設備測量數據均通過VNA Tools項目目錄傳輸至METAS VNA Tools軟件。您可以執行所有檢查、生成報告并仔細審查結果。高級用戶還可對原始數據應用自定義的矢量校正算法，并將所得結果與METAS的結果進行對比。您可以不受限制地使用此工具。

結論

現在，R&S?ZNAK50 選件利用 METAS VNA Tools 的強大功能，能夠執行計量級不確定度計算、進行驗證測試和創建測量存檔文件。支持記錄準確度，能夠讓 R&S?ZNA 更加精確和完善。為此，羅德與施瓦茨利用瑞士聯邦計量科學研究所開發的優異測量不確定度軟件 METAS VNA Tools。

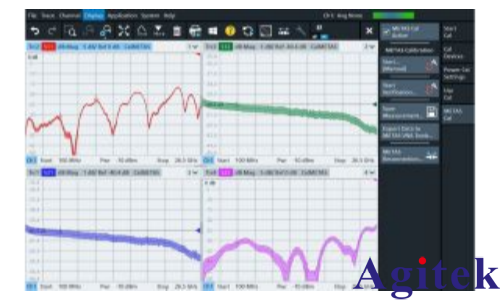

40 dB 衰減器的 S 參數和測量不確定度波動范圍。
