使用E4990A阻抗分析儀測量絕緣材料的介電常數，是一項高精度、系統化的電學性能測試過程。該方法基于交流阻抗分析原理，通過測量樣品的電容值與損耗因子，結合幾何尺寸計算出介電常數。以下是完整的測試步驟，確保數據準確、可重復。

儀器準備與連接

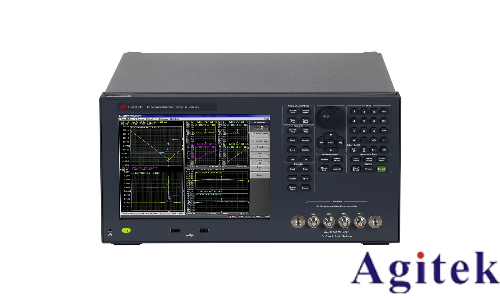

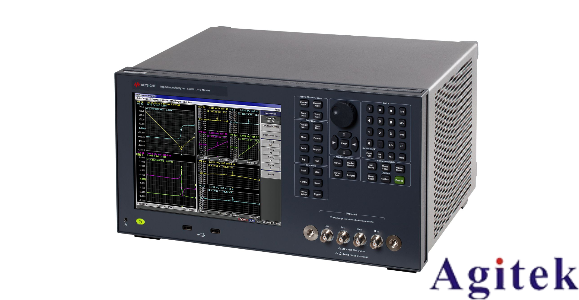

啟動E4990A阻抗分析儀，連接測試夾具（如16047E等專用夾具），并確保測試端口清潔、無氧化。將儀器預熱10-15分鐘，以穩定內部電路。通過USB或LAN連接PC端控制軟件（如支持），便于數據記錄與分析。

夾具安裝與樣品制備

將絕緣材料樣品裁剪為規則圓形或方形，表面平整、無氣泡、裂紋。使用游標卡尺精確測量樣品厚度與直徑，計算有效電極面積。將樣品夾持于測試夾具中，注意電極與樣品充分接觸，避免夾持偏移或壓力不均。紅黑電極無需嚴格對應，但需確保接觸良好。

校準流程

校準是保證測試精度的關鍵環節，必須依次完成：

1. 開路校準（Open）：移除樣品，夾具保持開路狀態，選擇“Open”校準項，點擊執行；

2. 短路校準（Short）：閉合夾具電極，形成短路，選擇“Short”校準項，確認執行；

3. 負載校準（Load）：連接50Ω或100Ω標準負載（根據夾具規格），將設置中阻抗值改為標準值（如100Ω），執行負載校準。 校準完成后，儀器將自動保存補償參數，消除系統誤差與雜散阻抗影響。

四、測試參數設置

設置測試頻率范圍（如1kHz–1MHz），選擇合適掃描點數（如201點），掃描方式為對數或線性。根據樣品特性選擇測量模式為“CP-D”（并聯電容-損耗角正切），量程設為“自動”或“10MHz”以獲取清晰頻響曲線。點擊“設置”確認參數。

開始測量

將樣品重新裝入夾具，夾緊固定。點擊“開始”進行掃描，儀器自動采集各頻率點的電容值（Cp）、損耗因子（D）及阻抗信息。測量完成后，通過“頻譜讀取”獲取完整數據曲線。

數據存儲與計算

選擇“存儲頻譜”，將數據保存為.TST或.CSV格式，歸入指定文件夾。利用公式計算介電常數：

 其中，CCC為測得電容值，ddd為樣品厚度，AAA為電極面積，ε0=8.854×10?12?F/m\, ε0=8.854×10?12F/m。損耗角正切（D）可進一步計算介電損耗。

七、注意事項

● 每次更換樣品或環境變化后需重新校準；

● 若測得電容為nF或μF級，可能因電極短路或樣品受潮，需排查；

● 保持測試環境干燥、無電磁干擾。

通過以上標準化流程，可實現對絕緣材料介電性能的精準評估，為材料研發與質量控制提供可靠依據。
