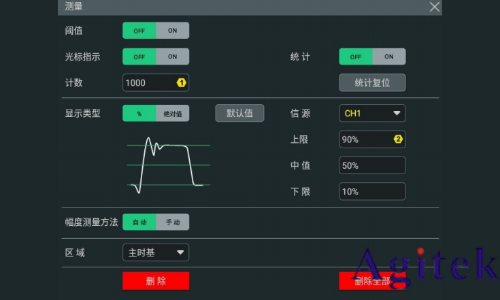

在 測量 菜單中，點擊 設置 按鈕，可進入測量設置菜單。

光標指示

點擊 光標指示 開關，可選擇打開（ON）或關閉（OFF）光標指示功能。

若打開光標指示功能，屏幕上將出現一個或多個光標。打開光標指示功能前，您需要打開至少一種自動測量參數，光標數量會隨測量參數變化。

提示

未選定測量參數或者測量源沒有輸入時均沒有光標顯示。水平擴展或壓縮波形時，光標也會相應變化。

測量門限

? 首先點擊選擇顯示類型為 % 或 絕對值。

? 通過 信源 項的下拉菜單可選擇所需測量的通道，可選范圍為 CH1~CH4 或 Math1~Math4。

? 點擊 上限 項的輸入框，通過彈出的數字鍵盤進行設置；也可旋轉對應的多功能旋鈕設置此值。當上限值設置為小于或等于當前中間值時，界面提示“超出下限”，并且示波器

自動調節上限值使其高于中間值，默認百分比為 90%，默認絕對值隨通道的垂直設置變化。

? 點擊 中值 項的輸入框，通過彈出的數字鍵盤進行設置；也可旋轉對應的多功能旋鈕設置此值。中間值受上限值和下限值的限制，默認百分比為 50%，默認絕對值隨通道的垂直設置變化。

? 點擊 下限 項的輸入框，通過彈出的數字鍵盤進行設置；也可旋轉對應的多功能旋鈕設置此值。當下限值設置為大于或等于當前中間值時，界面提示“超出上限”，并且示波器

自動調節下限值使其低于中間值，默認百分比為 10%，默認絕對值隨通道的垂直設置變化。

? 點擊 默認值 按鍵，將上限值、中值和下限值恢復至默認值。

點擊 閾值 項的開關，可以打開（ON）或關閉（OFF）測量門限數值顯示。

提示

修改門限值將影響時間、延遲和相位參數的測量結果。

測量范圍

通過 區域 項的下拉菜單，可以選擇“主時基”或“擴展時基”。

? 主時基：測量范圍在主時基區域。

? 擴展時基：測量范圍在擴展時基區域。

提示

選擇擴展時基需打開延遲掃描 功能。

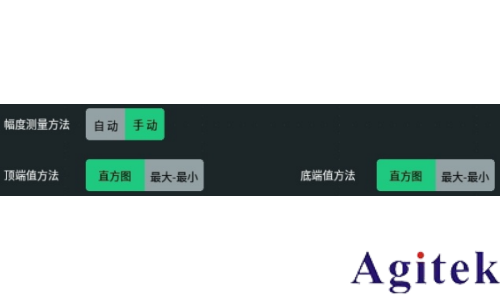

幅度測量方法

可選擇 自動 或 手動 測量，該方法影響頂端值和底端值的測量方法

若選擇“手動”測量，還需設置頂端值方法和底端值方法：

? 點擊 頂端值方法 項的設置按鈕，可以選擇 直方圖 方法或 最大-最小 方法。

? 點擊 底端值方法 項的設置按鈕，可以選擇 直方圖 方法或 最大-最小 方法。

提示

若選擇手動測量幅度方法，有可能會影響其他參數的測量結果。

“直方圖”方法或“最大-最小”方法是示波器內部的測量算法。

移除測量結果

請參考移除測量結果 章節。

統計

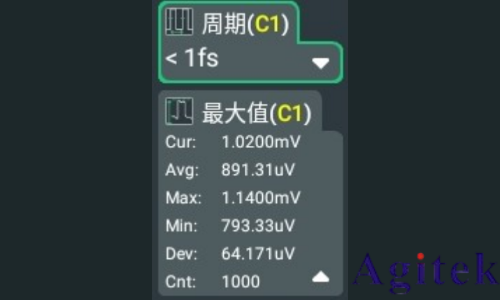

通過點擊設置 統計 項的開關，可以打開（ON）或關閉（OFF）統計結果顯示窗口。本示波器支持統計并顯示多項測量結果的當前值，如下圖所示。

? 在屏幕右側的結果顯示窗口中，點擊任一測量項，在彈出的菜單中點擊 統計復位，或在測量設置菜單中點擊 統計復位 ，清除所有測量項的歷史數據并重新進行統計。

? 在測量設置菜單中點擊 計數 項的輸入框，通過彈出的數字鍵盤設置統計的次數；也可以旋轉對應的多功能旋鈕設置此值。測量次數的取值范圍為 2 至 100000，默認為 1000。

? 在結果顯示窗口中，點擊測量項右下角的圖標 可展開標簽顯示全部統計項；點擊圖標 可收攏標簽。
