泰克AFG31000系列信號發生器如何同步多臺儀器
泰克AFG31000 系列任意函數發生器提供用于同步多個任意函數發生器的功能。
在許多應用中,需要兩個以上的波形通道來激勵 要三個通道。如果同時還需要線路上的電流,則總共將有六個通道。 DUT。例如,為了模擬三相電力線路系統的電壓,需儀器可以同步多個儀器以提供此功能。
注釋。 要同步兩臺儀器,必須停止運行輸出信號。
要同步多個 AFG:
1. 選擇基本。
2. 向下滑動底部的箭頭,然后選擇多設備同步選項卡。

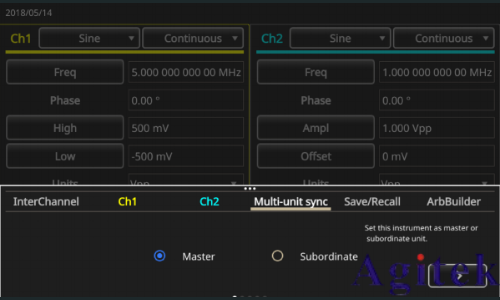

3. 選擇主或從屬。
4. 按向右箭頭轉到下一頁。

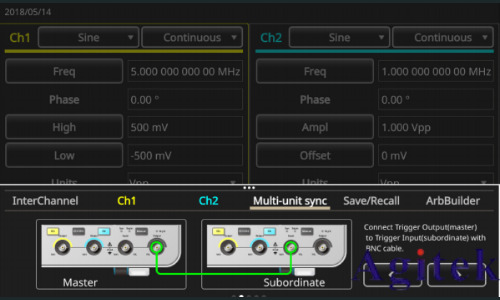

5. 使用 BNC 電纜將觸發輸出(主)連接到觸發輸入(從屬),如下圖所示。按右箭頭鍵以顯示后一頁

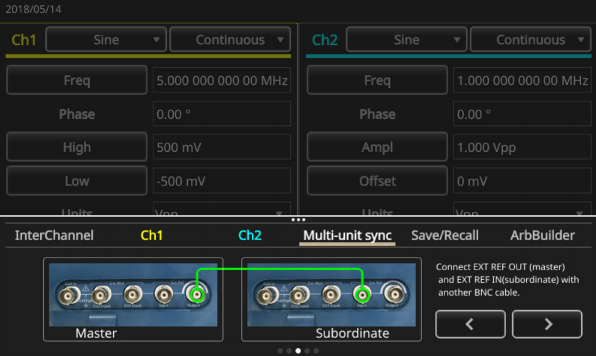

6. 根據下圖,用 BNC 電纜連接 EXT REF OUT(主站)和 EXT REF IN(從站)。

7. 按右箭頭鍵以顯示后一頁

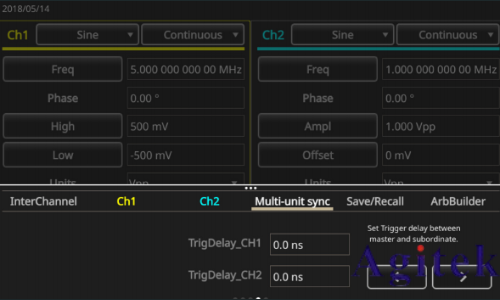

8. 設置主從之間的觸發延遲。

9. 按右箭頭鍵以顯示后一頁

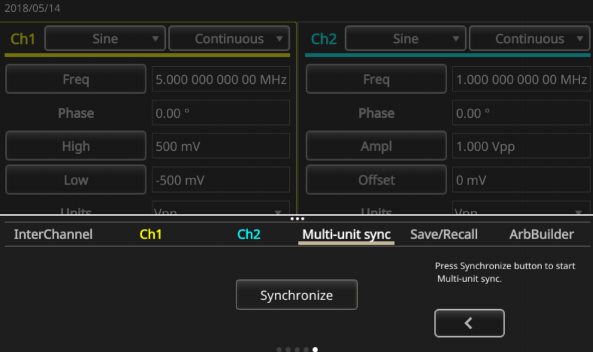

10. 按同步。


注釋?zhuān)?/span>設備的延遲來將主從設備之間的延遲設置為 如果使用長度為一米或更長的電纜,則從屬信號可能會延遲

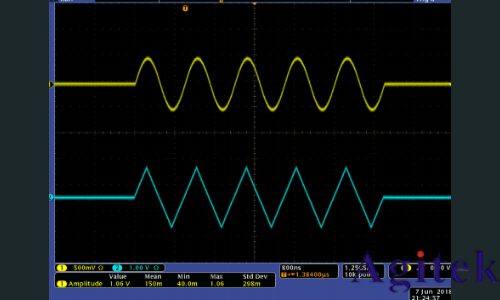

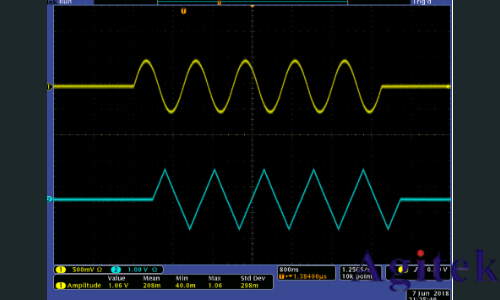

下圖顯示了同步之前和之后的波形輸出。頂部波形來自主儀器,底部波形來自從屬儀器。


注釋?zhuān)?信號生成。在 要通過同步操作輸出連續波形,請?jiān)凇跋到y(tǒng)”菜單中將 CH1 的 AFG 設置中的“模式”下,選擇無限周期 外部基準時鐘 作為主從儀器的突發計數。如果要重新啟 選為主儀器的觸發源以停止動信號生成過程,請將主控儀器的觸發源更改為內部。
