從 CH1 輸出一個頻率為 20 kHz，幅度為 2.5 Vpp，偏移量為 500 mVDC，占空比為30%，起始相位為 10 °的方波。

什么是占空比

定義為方波波形處于高電平期間所占周期的百分比。

設置占空比

1. 按 Square 鍵選擇方波，背燈變亮表示功能選中，同時屏幕下方出現該功能對應的菜單。

2. 按 占空比 軟鍵使其突出顯示，此時通過數字鍵盤輸入“30”，然后在彈出的菜單中選擇單位“％”。

占空比的范圍受“頻率/周期”設置的限制。

頻率 ≤ 10 MHz：20％至 80％

10 MHz < 頻率 ≤ 40 MHz：40％至 60％

頻率 > 40 MHz：50％

您還可以通過旋鈕修改該參數。

輸出鋸齒波

從 CH1 輸出一個頻率為 20 kHz，幅度為 2.5 Vpp，偏移量為 500 mVDC，對稱性為80%，起始相位為 10°的鋸齒波。請參考“輸出正弦波”一節配置通道的參數和輸出。本節只對“對稱性”進行說明。

什么是對稱性

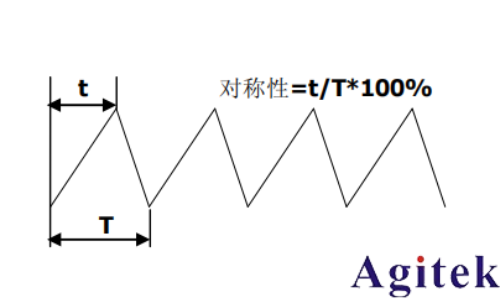

定義為鋸齒波波形處于上升期間所占周期的百分比。

設置對稱性

1. 按 Ramp 鍵選擇鋸齒波，背燈變亮表示功能選中，同時屏幕下方出現該功能對應的菜單。

2. 按 對稱性 軟鍵使其突出顯示，此時通過數字鍵盤輸入“80”，然后在彈出的菜單中選擇單位“％”。

對稱性的范圍為 0％至 100％。

您還可以通過旋鈕修改該參數。

輸出脈沖波

從 CH1 輸出一個頻率為 20 kHz，幅度為 2.5 Vpp，偏移量為 500 mVDC，脈寬為 10 μs（占空比為 20%），上升沿和下降沿均為 50 ns，延時為 8 μs 的脈沖波。本節只對“脈寬/占空比”、“上升沿”、“下降沿”、“延時”和“恢復延時”進行說明。

脈寬/占空比

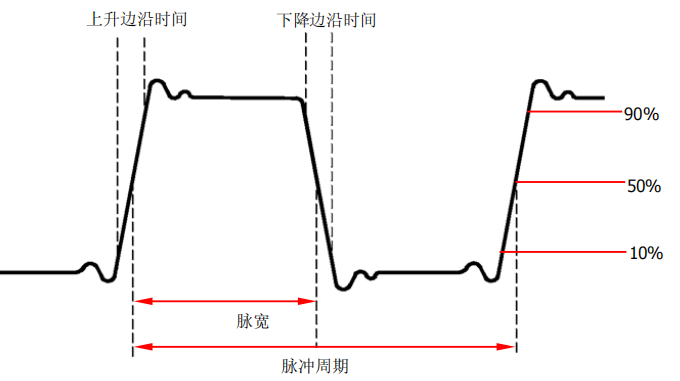

脈寬定義為，從脈沖上升沿幅度的 50%閾值處到緊接著的一個下降沿幅度的 50% 閾值處之間的時間間隔（如上圖所示）。脈沖占空比定義為，脈寬占脈沖周期的百分比。

按 Pulse à 脈寬/占空比 使“脈寬”突出顯示，此時通過數字鍵盤輸入“10”，然后在彈出的菜單中選擇單位“μsec”。

脈沖寬度受“最小脈沖寬度”和“脈沖周期”的限制。

最小脈沖寬度= 4 ns

脈沖寬度 ≥ 最小脈沖寬度

脈沖寬度 ≤ 脈沖周期 - 2 × 最小脈沖寬度

脈寬與占空比相關聯，修改其中一個參數將自動修改另一個參數。再次按下此軟鍵可切換至占空比的設置（此時已自動設為 20%，參考“設置占空比”進行手動設置）。脈沖占空比受“最小脈沖寬度”和“脈沖周期”的限制。

脈沖占空比 ≥ 100 × 最小脈沖寬度 ÷ 脈沖周期

脈沖占空比 ≤ 100 ×（1 - 2 × 最小脈沖寬度 ÷ 脈沖周期）

可選的脈寬單位有：sec、msec、μsec、nsec。

您還可以通過旋鈕修改該參數。

上升沿/下降沿

上升沿定義為脈沖幅度從 10％閾值上升至 90％閾值所持續的時間。下降沿定義為脈沖幅度從 90％閾值下降至 10％閾值所持續的時間。

按 Pulse à 上升沿 （或 下降沿 ）使其突出顯示，此時通過數字鍵盤輸入“50”， 然后在彈出的菜單中選擇單位“nsec”。

上升沿（或下降沿）的范圍為 2.5 ns 至 1 ms。

可選的邊沿時間單位有：sec、msec、μsec、nsec。

您還可以通過旋鈕修改該參數。

延時

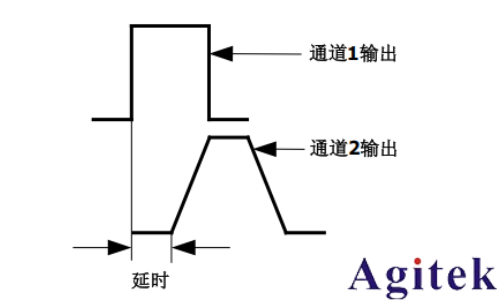

延時定義為通道輸出相對于另一通道輸出的延遲時間。注意，延時功能僅適用于雙通道型號。

按 Pulse à 延時 軟鍵使其突出顯示。此時，通過數字鍵盤輸入“8”，在彈出的菜單中選擇單位“μsec”。

l 延時的范圍為 0 s 至脈沖周期。

l 可選的延時單位有：sec、msec、μsec、nsec。

l 您還可以通過旋鈕修改該參數。

恢復延時

按 Pulse，使用菜單翻頁鍵

打開第 2/2 頁菜單，按 恢復延時 軟鍵，信號

發生器將“對齊”兩個通道之間的延時。注意，恢復延時功能僅適用于雙通道型號。

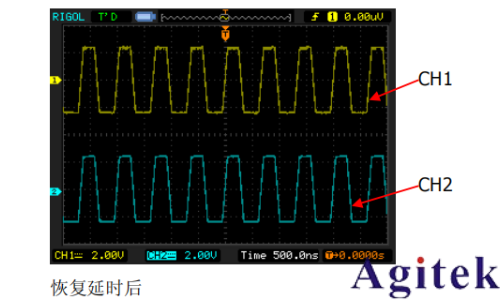

假定 CH1 與 CH2 通道輸出相同參數的脈沖波。用示波器采集兩個通道的波形，并使其穩定顯示，可以發現示波器上顯示的兩個波形存在一定的延時。此時，按下信號發生器的 恢復延時 軟鍵，示波器中的波形將呈無延時顯示。

注意：對于雙通道型號，在兩個通道中，任一通道處于調制模式時，對應的 延時 和恢復延時 菜單置灰禁用。
