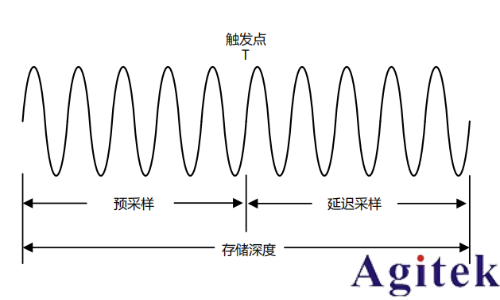

存儲深度是指示波器在一次觸發采集中所能存儲的波形點數。它反映了采集存儲器的存儲能力。本系列示波器標配最大 25 Mpts 存儲深度。

存儲深度、采樣率與水平時基檔位三者的關系滿足下式：

MDepth ≥ SRate * TSCale * HDivs

? MDepth：存儲深度，單位為 pts

? SRate：采樣率，單位為 Sa/s

? TSCale：水平時基檔位，單位為 s/div

? HDivs：屏幕水平方向的格數，單位為 div

因此，在相同的水平時基檔位下，高存儲深度可以保證高采樣率。

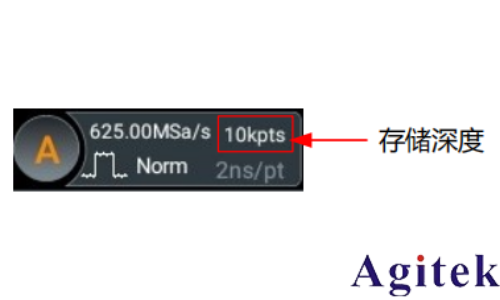

在 水平 系統菜單中，點擊 存儲深度 項的下拉框，選擇存儲深度，存儲深度默認為“10 kpts”。設置的存儲深度會顯示在屏幕上方的采樣標簽中。

 ? 只開啟任意一個通道的情況下，可選的存儲深度包括：自動、1 kpts、10 kpts、100kpts、1 Mpts、5 Mpts、10 Mpts、25 Mpts。

? 開啟任意兩個通道情況下，可選的存儲深度包括：自動、1 kpts、10 kpts、100 kpts、

1 Mpts、5 Mpts、10 Mpts。

? 開啟任意三個或四個通道情況下（僅適用于四通道型號），可選的存儲深度包括：自動、1 kpts、10 kpts、100 kpts、1 Mpts、5 Mpts。

提示

? “自動”模式下，示波器根據當前的采樣率自動選擇存儲深度。

? 當獲取方式 設置為“平均”時，單通道模式下支持設置的最大存儲深度為 10 Mpts；雙通道模式通道模式下，支持設置的最大存儲深度為 1 Mpts。
