要?jiǎng)?chuàng)建脈沖波形：

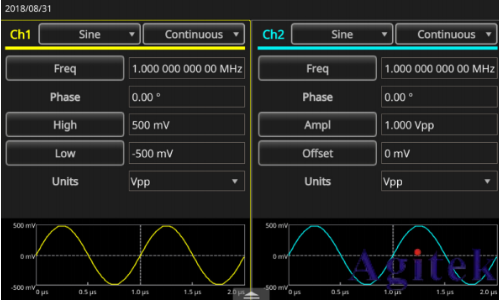

1. 選擇基本。

2. 選擇波形選項的下拉箭頭。

3. 選擇脈沖。

4. 在觸摸屏上選擇頻率以在“周期”和“頻率”之間切換。

5. 在觸摸屏上選擇占空比，并使用觸摸屏鍵盤輸入設置。

6. 再次選擇占空比以在“占空比”和“寬度”之間切換。輸入寬度設置。

7. 選擇上升邊沿和下降邊沿，并輸入上升邊沿和下降邊沿的設置。

脈沖波形公式

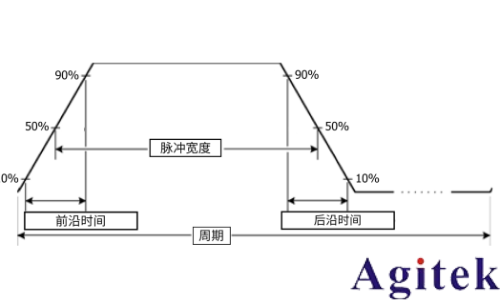

下圖和公式有助于解釋脈沖周期、占空比、脈沖寬度以及上升沿和下降沿時間之間的相關性。

以下脈沖波形公式應用于上升沿時間、下降沿時間、脈沖周期和脈沖寬度：

lEdge = 上升沿時間

tEdge = 下降沿時間

最大上升沿時間。此值為每個實例中三個計算值中的最小值。

如果運行模式 = 連續：

Temp1 = 0.8 * 2.0 * width – tEdge

Temp2 = ( period – width ) * 0.8 * 2.0 – tEdge

Temp3 = 0.625 * period

如果運行模式不是連續：

Temp1 = 0.8 * 2.0 * width – tEdge

Temp2 = ( period – leadDelay – width ) * 0.8 * 2.0 – tEdge

Temp3 = 0.625 * period

最大下降沿時間。此值為每個實例中三個計算值中的最小值。

如果運行模式 = 連續：

Temp1 = 0.8 * 2.0 * width – lEdge

Temp2 = ( period – width ) * 0.8 * 2.0 – lEdge

Temp3 = 0.625 * period

如果運行模式不是連續：

Temp1 = 0.8 * 2.0 * width – lEdge

Temp2 = ( period – leadDelay – width ) * 0.8 * 2.0 – lEdge

Temp3 = 0.625 * period

打開或保存任意波形

可在儀器的內部存儲器和 USB 閃存驅動器。 USB 存儲器中保存任意波形。如果需要保存更多波形，請使用插入 USB 端

要打開波形：

1. 選擇觸摸屏上的基本圖標。

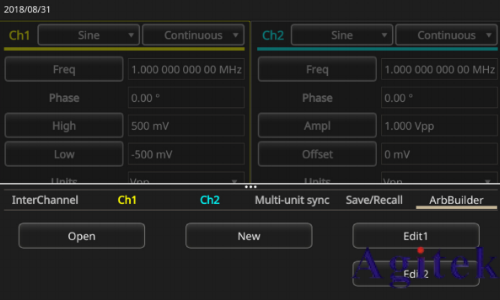

2. 在觸摸屏上，向上滑動屏幕底部的白色箭頭，然后轉到ArbBuilder 選項卡

3. 選擇打開。

要保存波形：

1. 打開波形后，選擇文件。

2. 如果沒有在菜單中顯示“文件”，您將看到“保存”和“另存為”。如果要更改文件的名稱和保存 位置，請選擇另存為。如果要使用相同名稱保存文件，請選擇保存。
