本儀器支持通過 USB 接口和 LAN 接口與計算機通信，從而實現使用 SCPI（Standard Commands for Programmable Instruments）命令集對儀器進行遠程控制。

通過 PC 軟件發送 SCPI 命令

通常用戶需要使用 PC 端軟件向儀器發送 SCPI 命令，推薦 RIGOL 提供的 PC 軟件 Ultra Sigma，在通過 USB 接口和 LAN 接口連接儀器的情況下，Ultra Sigma 軟件都支持對儀器資 源的查找和命令行交互。

通過 Web Control 發送 SCPI 命令

在通過 LAN 接口連接設備的情況下，也可以通過 Web Control 控制界面，實現從 PC 端向設 備發送 SCPI 命令行。操作步驟如下：

1. 獲取儀器的 IP 地址，通過瀏覽器訪問儀器的 Web Control 控制界面。

2. 登錄 Web Control 控制界面后，點擊左側的 SCPI Panel Control 功能欄，進入 SCPI Command 界面。

3. 在對話框中輸入 SCPI 命令行，點擊 Send&Read 按鈕可執行命令，操作過程和儀器的返 回結果會顯示在當前界面中。

通過 USB 控制

1. 連接設備 使用 USB 數據線將儀器后面板的 USB DEVICE 接口與計算機的 USB HOST 接口相連。

2. 搜索設備資源 打開 Ultra Sigma，軟件將自動搜索當前通過 USB 接口連接至 PC 的儀器資源，您也可以 點擊 USB-TMC 進行搜索。

3. 查看設備資源 | 編程概述 | 4 版權所有?普源精電科技股份有限公司 搜索到的資源將出現在“RIGOL Online Resource”目錄下，并且顯示儀器的型號和 USB 接口信息。

4. 進行遠程控制 右擊資源名，選擇“SCPI Panel Control”，打開遠程命令控制面板，即可通過該面板發 送命令和讀取數據。有關 SCPI 命令的詳細說明請參考本產品系列編程手冊。

通過 LAN 控制

1. 連接設備 使用網線將儀器連接到您的局域網中。

2. 配置網絡參數 在儀器的 輔助 > 接口設置 菜單中配置儀器的網絡參數。

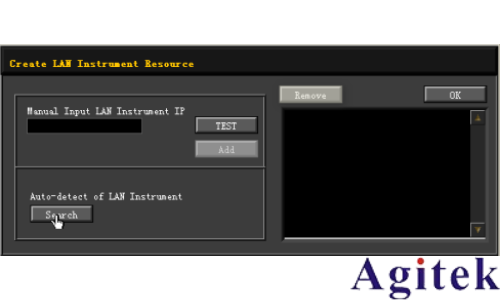

3. 搜索設備資源 打開 Ultra Sigma，點擊 LAN，Ultra Sigma 會彈出窗口，點開 Search，將搜索連接到 局域網上的儀器資源，搜索到的儀器資源名會顯示在右邊的窗口中，如下圖所示，點擊 OK 完成添加。

另外，您也可以在“Manual Input LAN Instrument IP”下方的文本框中手動輸入儀器的 IP 地址，點擊 TEST ，若測試通過，點擊 ADD 即可將該儀器添加到右側 LAN 儀器資源 列表中；若測試失敗，請確認輸入的 IP 地址是否準確，或使用自動搜索方式添加儀器資 源 。

4. 查看設備資源 已搜索到的資源將顯示在“RIGOL Online Resource”目錄下。 5. 進行遠程控制 右擊資源名，選擇“SCPI Panel Control”，打開遠程命令控制面板，即可通過該面板發 送命令和讀取數據。

6. 加載 LXI 網頁 本儀器符合 LXI CORE 2011 DEVICE 類儀器標準，通過 Ultra Sigma 可以加載 LXI 網頁 （右擊儀器資源名，選擇“LXI-Web”）。網頁上顯示儀器的各種重要信息，包括儀器型、制造商、序列號、說明、 MAC 地址和 IP 地址等。 此外， 您也可以通過在計算機瀏 覽器的地址欄輸入儀器的 IP 地址加載 LXI 網頁。
