一、平臺架構：ASIC芯片與UltraVision II的精簡融合

普源DS8000-R系列基于RIGOL自主研發的專用ASIC芯片與UltraVision II技術平臺，通過硬件集成優化實現：

高密度信號處理：單芯片集成前端放大、ADC與觸發邏輯

低功耗設計：無風扇散熱，典型功耗<15W

工業級可靠性：MTBF>50,000小時（Telcordia SR-332標準）

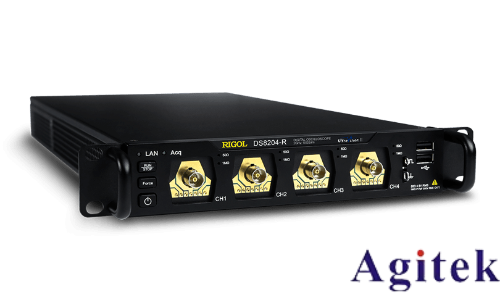

二、緊湊型機械設計解析

1. 空間優化設計

物理尺寸：214mm（寬）×43mm（高）×478mm（深）

安裝方式：

標準1U機架安裝（支持并排雙機）

桌面堆疊安裝（配套防滑支架）

導軌式安裝（兼容DIN35標準）

空間對比：

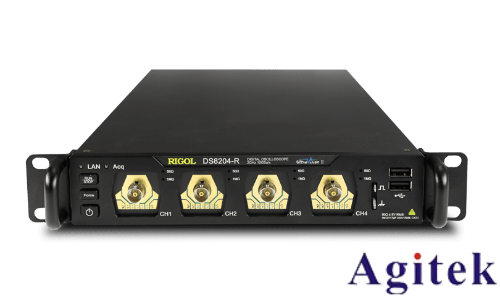

2. 無液晶屏的極簡設計

環境適應性：

工作溫度：-40℃~+55℃（擴展工業級）

存儲溫度：-55℃~+85℃

濕度耐受：5%-95%RH（無冷凝）

典型應用場景：

北極科考站設備監測

沙漠光伏電站運維

航空航天地面測試

三、多機集成與同步控制

1. 同步觸發系統

架構組成：

主從機觸發總線（LVDS差分信號）

現場可校準時鐘同步（±100ps精度）

動態觸發延遲補償算法

擴展能力：

2. 數據采集軟件

核心功能：

多機波形時間對齊（±1采樣點精度）

跨設備通道混合測量（如1-4通道來自設備A，5-8來自設備B）

自動化測試腳本集成（支持Python/LabVIEW）

性能指標：

多機通信延遲：<10ms（千兆以太網）

數據吞吐量：單通道持續傳輸>50MB/s

四、人機交互與遠程控制

1. 外設擴展模式

接口配置：

前置：2×USB Host 3.0（支持鼠標/鍵盤/U盤）

后置：HDMI 2.0（4K@60Hz輸出）、1000BASE-T以太網

選配：RS-485/CAN工業總線接口

操作模式：

本地控制：鼠標+鍵盤全功能操作

遠程控制：Web瀏覽器訪問（HTML5界面）

無頭模式：僅通過SCPI命令集控制

2. 工業協議支持

內置協議解析：

串行總線：I2C/SPI/UART/CAN/LIN

工業總線：Modbus TCP/EtherCAT/PROFINET

觸發與解碼：

支持協議級觸發（如CAN ID過濾）

自動測量協議參數（如I2C時鐘頻率）

五、典型應用場景

1. 自動化生產線測試

配置方案：

1U機架安裝2臺DS8000-R（8通道）

配套多通道數據采集軟件

通過PLC觸發同步采集

測試項目：

電機驅動器三相電流波形分析

工業機器人關節位置信號驗證

電源模塊啟動時序測試

2. 分布式環境監測

極地科考應用：

無液晶屏設計耐受-40℃低溫

太陽能供電系統兼容（12V DC輸入）

衛星通信遠程數據回傳

監測參數：

地震波信號采集（選配高靈敏度探頭）

氣象站傳感器信號驗證

極光觀測設備同步觸發

3. 多通道科研測試

量子計算實驗：

512通道同步觸發方案

納秒級時間分辨率

低噪聲前端設計（ENOB>7.5bit@1GHz）

粒子加速器控制：

多束流同步監測

觸發延遲補償算法

實時波形數據存儲

六、技術選型指南

擴展建議：

多通道需求：選擇基礎型號+同步機套件（DS8000-SYNC）

極端環境：配置工業級防護外殼（IP65等級）

自動化集成：選用帶Profinet接口的工業版本（DS8000-R-IN）

實測數據參考：

雙機同步觸發抖動：實測<350ps（1GHz帶寬下）

機架散熱性能：45℃環境溫度下連續工作72小時，外殼溫度≤65℃

電磁兼容性：通過IEC 61000-4-6等級3測試（10V/m射頻場抗擾度）

普源DS8000-R系列的緊湊型設計優勢，在工業自動化與極端環境測試中具有專業價值，如有設備采購需求或技術問題請聯系安泰測試。
