在電子測試測量領域，示波器是不可或缺的重要工具，它能夠幫助工程師直觀地觀察和分析電信號的波形特征。然而，在實際使用過程中，我們常常會遇到波形不清晰的問題，屏幕上不僅顯示預期的測試波形，還混疊了其他波形，甚至出現類似疊加了其他屏幕波形的橫線等異常情況，嚴重影響測試結果的準確性和分析效率。本文將圍繞一個具體的AM調制信號測試案例，深入剖析波形混疊的原因，并給出切實可行的解決方法。

一、問題呈現：AM調制信號測試中的波形異常

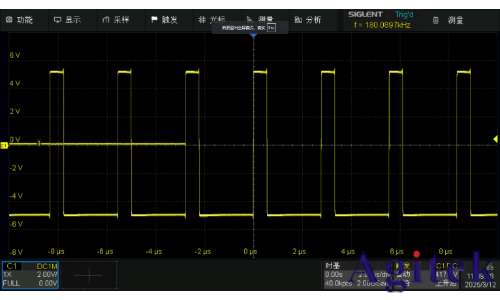

本次測試的信號為AM調制信號，其具體參數如下：載波頻率設定為360kHz，且載波采用方波形式；調制頻率為2kHz，調制信號同樣為方波，幅度為5V。在示波器屏幕上觀察時，發現波形顯示出現嚴重問題，多個不同時間段的波形混疊在一起，導致整個波形畫面雜亂無章，難以準確識別和分析信號的真實特征。經過初步分析，判斷這種混疊現象是由于滿足不同觸發條件的不同時間段波形疊加所致，因此需要從觸發方式入手進行調整。

二、深度剖析：波形混疊的內在原因

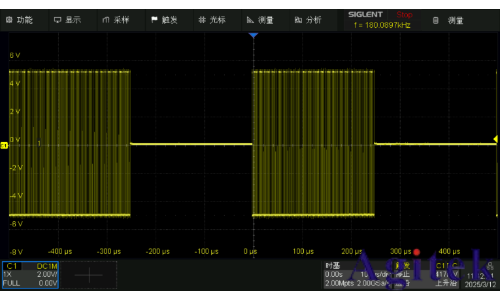

為了更清晰地理解波形混疊的原因，我們先調大示波器的時基，以便完整地觀察信號波形。通過觀察發現，該AM調制信號的波形構成較為復雜，其中既包含了高電平的方波波形，又存在0電平的直流波形。

在示波器的觸發機制中，觸發條件起著關鍵作用。當設置的觸發條件較為寬泛，既能觸發0電平的直流波形，又能觸發高電平的方波波形時，問題就出現了。示波器在采集信號過程中，會根據設定的觸發條件不斷捕捉滿足條件的波形片段，并將這些片段顯示在屏幕上。由于同時滿足兩種波形的觸發條件，示波器就會將不同時間段的這兩種波形疊加在一起顯示，最終呈現出我們在屏幕上看到的混疊效果。這種混疊使得原本清晰的信號特征被掩蓋，給后續的信號分析和故障排查帶來了極大困難。

三、精準施策：調整觸發釋抑解決混疊問題

針對上述波形混疊問題，我們可以通過調整觸發釋抑參數來有效解決。觸發釋抑時間是指從觸發信號產生之后，到下一次重新啟用觸發電路之前，示波器需要等待的時間間隔。在這段時間內，示波器的觸發電路處于抑制狀態，不會對任何信號進行觸發操作。

回到我們的測試案例，通過進一步分析信號波形，我們發現高電平的持續時間為250μs。基于這一關鍵信息，我們將觸發釋抑時間調整為250μs。這樣設置后，當示波器觸發并顯示高電平方波時，在接下來的250μs內，由于觸發釋抑的作用，示波器不會對其他滿足觸發條件的波形（如0電平的直流波形）進行觸發和顯示。從而確保在高電平顯示期間，示波器屏幕上只會穩定地顯示高電平方波，避免了不同波形之間的混疊，使波形恢復清晰、準確，為后續的信號分析提供了可靠依據。

四、總結與展望

通過本次對AM調制信號測試中波形混疊問題的深入分析和解決，我們深刻認識到觸發方式在示波器使用中的重要性。合理設置觸發參數，尤其是觸發釋抑時間，能夠有效避免波形混疊現象的發生，提高示波器顯示波形的準確性和穩定性。

在實際的電子測試工作中，不同的信號類型和測試場景可能會遇到各種各樣的波形顯示問題。工程師們需要充分理解示波器的工作原理和各項參數的含義，結合具體問題具體分析，靈活運用各種調試技巧，才能快速準確地解決這些問題，確保測試工作的順利進行。同時，隨著電子技術的不斷發展，信號的復雜度越來越高，對示波器的性能和功能也提出了更高的要求。未來，我們期待示波器在觸發技術、波形處理算法等方面能夠不斷創新和突破，為電子工程師提供更加強大、便捷的測試工具，助力電子行業持續發展。
