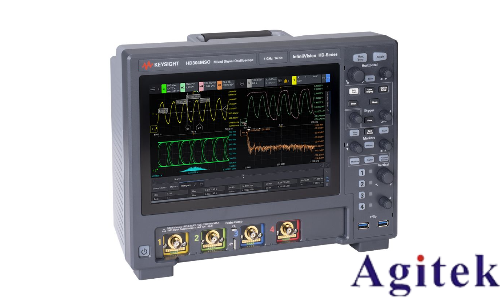

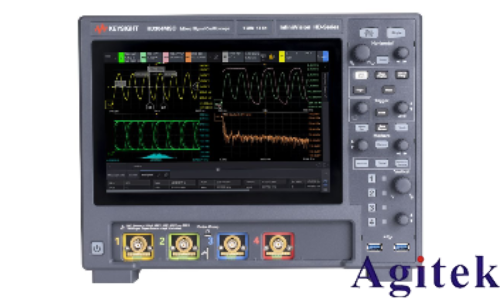

在5G通信、汽車電子、半導體研發等前沿領域，工程師對測試工具的需求已從“捕捉信號”升級為“透視信號本質”。是德科技InfiniiVision HD3系列示波器憑借14-bit模數轉換器（ADC）、50μVRMS極低本底噪聲、100Mpts深存儲架構，以及革命性的MegaZoom5定制芯片技術，將便攜式示波器的性能推向新高度，成為復雜信號調試的“顯微鏡”與“加速器”。

一、核心性能：四倍分辨率，十倍降噪，重新定義精度標準

14-bit ADC：垂直分辨率的質變
HD3系列采用14-bit ADC，相較于傳統12-bit示波器，垂直分辨率提升4倍，量化誤差降低75%。這意味著在測量微小信號時（如電源紋波、傳感器輸出），工程師可清晰分辨2μV級別的電壓變化，避免因分辨率不足導致的信號失真。例如，在測試5G毫米波模塊的供電噪聲時，HD3系列能精準捕捉到傳統示波器遺漏的20μV峰值干擾。

50μVRMS本底噪聲：突破物理極限
通過雙噪聲優化技術（輸入阻抗自適應降噪+硬件級數字濾波），HD3系列在1GHz帶寬下實現50μVRMS本底噪聲，僅為同類產品的1/10。在350MHz帶寬時，噪聲更低至31.5μVRMS，不足競品的1/9。這一突破使得工程師在測試低電平信號（如生物電信號、光通信模塊）時，無需額外降噪處理即可獲得純凈波形。

10.4-bit ENOB：系統級精度標桿
有效位數（ENOB）是衡量示波器系統噪聲的核心指標。HD3系列ENOB超過10.4位，遠超行業平均8.9位水平。這一優勢源于從前端放大器到ADC的全鏈路優化，確保在高速采樣下仍能保持低噪聲基底，為抖動分析、眼圖測試等高精度應用提供可靠數據。

二、創新架構：深存儲與高刷新率的完美平衡

100Mpts/通道深存儲：捕捉“慢動作”中的瞬態
HD3系列標配100Mpts/通道存儲深度（可選升級至1Gpts），結合分段存儲功能，可同步記錄長達數秒的信號變化。例如，在分析電機啟動過程中的電流波動時，工程師能以全采樣率捕獲從微秒級瞬態到秒級趨勢的完整波形，并通過時間相關列表快速定位異常事件。

130萬波形/秒更新率：瞬態信號的“高速攝像機”
傳統示波器常面臨“深存儲則刷新率低”的矛盾，而HD3系列通過MegaZoom5定制芯片技術，在100Mpts存儲深度下仍保持130萬波形/秒的更新率。這一特性使其能實時捕捉偶發毛刺、矮脈沖等瞬態異常，顯著提升故障診斷效率。

四通道獨立100Mpts存儲：多信號同步分析
HD304MSO型號提供4個模擬通道+16個數字通道，每個通道獨享100Mpts存儲深度，避免多通道測試時的存儲資源競爭。例如，在調試FPGA與ADC的接口時，工程師可同時觀察4路高速數據總線與16路控制信號，并通過硬件級串行解碼功能快速定位時序錯誤。

三、智能交互：讓復雜測試觸手可及

10.1英寸電容觸控屏：像操作手機一樣自然
HD3系列采用10.1英寸多點觸控電容屏，支持縮放、滑動、畫圈等手勢操作。例如，工程師可通過手指劃圈直接觸發區域信號，無需傳統示波器的復雜菜單設置；在分析眼圖時，雙指縮放即可快速調整模板邊界。

“故障獵人”AI分析：讓示波器“主動思考”
內置的“故障獵人”AI軟件可學習正常波形特征，自動識別并標記異常信號（如毛刺、緩慢邊沿）。在長時間測試中，工程師只需設置監測時長（最長48小時），示波器即可自動記錄異常事件并生成報告，大幅減少人工監控成本。

7合1儀器功能：一臺抵多臺
HD3系列集成示波器、混合信號示波器（MSO）、協議分析儀、頻率響應分析儀、任意波形發生器、數字電壓表和計數器功能，節省工作臺空間的同時降低采購成本。例如，在測試汽車CAN總線時，工程師可同時使用示波器觀察物理層信號、協議分析儀解碼數據幀，并通過頻率響應分析儀評估總線終端匹配質量。

四、典型應用場景

5G毫米波研發：測試24GHz至48GHz頻段的信號完整性，分析眼圖閉合與抖動來源。

汽車電子調試：硬件解碼CAN FD/LIN總線協議，支持.dbc文件直接導入，快速定位ECU通信故障。

半導體失效分析：通過16位高精度模式（HD3-HRES選件）捕捉低至2μV的正弦波信號，定位功率器件開關瞬間的過沖。

電源管理設計：利用500μV/div垂直縮放能力，精確測量開關電源的紋波與噪聲，優化EMI性能。

物聯網設備測試：通過多線程遠程控制功能，允許多臺主機同時操作同一臺示波器，提升產線測試效率。

五、靈活升級：保護投資，適應未來需求

HD3系列支持軟件授權升級，用戶可根據項目需求逐步解鎖功能：

帶寬升級：從200MHz擴展至1GHz

存儲升級：從20Mpts升級至100Mpts或1Gpts

功能選件：添加100MHz函數發生器（HD3WAVEGEN）、高級串行解碼（HD3EMBA/HD3AUTA）等

結語

是德科技InfiniiVision HD3系列示波器以14-bit ADC、50μVRMS本底噪聲、100Mpts深存儲三大核心技術，重新定義了便攜式示波器的性能邊界。其智能交互設計、多合一功能集成與靈活升級架構，不僅顯著提升了工程師的測試效率，更通過“看得更清、測得更準、用得更久”的價值主張，成為高速數字時代不可或缺的調試利器。無論是科研實驗室、產線測試還是現場維修，HD3系列都能以“顯微鏡級”的精度與“攝像機級”的速度，助力工程師突破技術瓶頸，加速產品上市。
