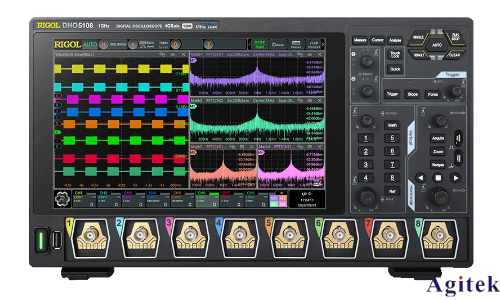

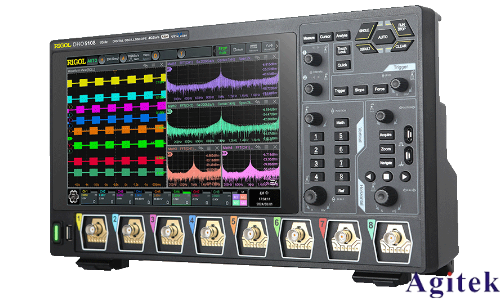

普源示波器 DHO5104 是電子測量領域的得力工具，合理選擇其帶寬對于準確測量信號至關重要。以下為您提供一份詳細的帶寬選擇指南。

一．了解帶寬含義

示波器帶寬指其能夠準確測量信號幅度的最高頻率。例如，DHO5104 若帶寬為 100MHz，意味著它能精確測量頻率在 100MHz 及以下信號的幅度，當信號頻率高于此值時，測量的幅度準確性會下降。

二．依據信號頻率選擇

1.單一頻率信號：若要測量的是單一頻率信號，如 50MHz 的正弦波，為確保測量精度，示波器帶寬應至少是信號頻率的 3 到 5 倍。對于該 50MHz 正弦波，選擇 300MHz - 500MHz 帶寬的 DHO5104 更合適。這樣能使信號波形不失真，幅度測量誤差控制在較小范圍內。

2.復雜頻率信號：實際中常遇到包含多種頻率成分的復雜信號，如數字信號。此時，需關注信號的最高頻率分量。假設數字信號的上升沿時間為 1ns，根據經驗公式，其包含的最高頻率成分約為 0.35 / 上升沿時間，即 350MHz。那么選擇帶寬在 1GHz 以上的 DHO5104，才能較好地捕捉信號細節，還原信號真實特征。

三．考慮測量精度

1.高精度測量：在對測量精度要求極高的場景，如科研實驗、精密電子設備檢測等，要選擇帶寬遠高于信號頻率的示波器。例如，在測量高精度時鐘信號時，即便信號頻率僅為 20MHz，但為將測量誤差控制在極小水平，選擇 500MHz 甚至 1GHz 帶寬的 DHO5104，能有效減少信號失真帶來的誤差，確保測量數據的可靠性。

2.一般精度測量：若只是進行常規電路調試、簡單信號監測等對精度要求不苛刻的工作，可適當放寬帶寬選擇標準。比如測量 30MHz 左右的信號用于一般電路檢查，選擇 100MHz - 300MHz 帶寬的 DHO5104，既能滿足基本測量需求，又具有一定性價比。

四．結合預算考量

帶寬越高的示波器，價格通常也越高。在選擇 DHO5104 帶寬時，要平衡測量需求與預算。若預算有限且主要測量低頻信號或?qū)纫蟛桓叩男盘?hào)，選擇較低帶寬（如 100MHz）的設備，能在滿足基本工作需求的同時控制成本。但如果工作中常涉及高頻、復雜信號且對測量精度要求高，即使預算緊張，也應盡量選擇滿足測量需求的最低帶寬產品，避免因帶寬不足導致測量結果不準確，影響工作進度和質量。

選擇普源示波器 DHO5104 帶寬時，需全面分析信號特性、測量精度要求和預算等因素，綜合權衡后做出最適合的選擇，讓示波器發揮最大效能。
