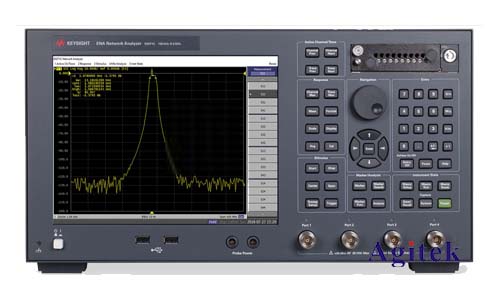

是德E5071C矢量網絡分析儀是一款功能強大的射頻和微波測試設備，能夠精確測量S參數、阻抗、增益等關鍵指標。其廣泛應用于各種領域，例如5G通信、雷達系統、衛星通信等。然而，在一些復雜的測試場景中，僅僅依靠E5071C提供的頻域信息可能不足以全面了解信號特性。例如，在研究信號完整性問題時，需要同時考察信號的時域和頻域特性，這時就需要結合示波器進行聯合測量。

　　將E5071C與示波器聯用，可以實現優勢互補，顯著提升測試的精度和效率。示波器擅長捕捉信號的時域特性，例如信號的上升沿/下降沿時間、過沖、振鈴等，這些參數對于評估信號完整性和系統性能至關重要，而E5071C則提供精確的頻域信息，例如回波損耗、插入損耗、群延遲等。兩者結合可以提供更全面的信號分析，幫助工程師更準確地識別和解決潛在問題。

　　以下是一些E5071C與示波器聯用的典型應用和策略：

　　1.信號完整性測試:在高速數字電路設計中，信號完整性至關重要。E5071C可以測量傳輸線的S參數，確定其頻域特性，而示波器可以觀察信號在傳輸線上的時域波形，例如眼圖、抖動等。通過聯合分析，工程師可以評估信號完整性，并優化電路設計以減少信號失真。例如，可以利用示波器觀測到E5071C激勵信號后的時域響應，以此來判斷是否存在反射或串?dāng)_等現象，并結合E5071C的頻域數據分析其根本原因。

　　2.高頻電路調試:在高頻電路設計中，寄生參數的影響往往不容忽視。E5071C可以測量電路的S參數，但無法直接觀察到電路內部節點的電壓和電流波形。這時，示波器可以發揮作用，通過探頭測量關鍵節點的波形，幫助工程師更直觀地理解電路的運行狀態，并快速定位問題。結合E5071C的頻域測量結果，可以更精確地調整電路參數，優化電路性能。例如，通過示波器觀察放大電路輸出端的波形，判斷是否存在振蕩或失真現象，并結合E5071C測量結果優化電路設計。

　　3.誤差矢量幅度(EVM)測試:在數字調制信號測試中，EVM是一個關鍵指標。雖然E5071C可以測量EVM，但示波器可以提供更直觀的星座圖，方便工程師觀察信號的質量和誤差分布。通過聯合分析E5071C的頻域測量結果和示波器的時域星座圖，可以更深入地了解信號質量，并優化調制方案。

　　4.脈沖信號測試:對于脈沖信號，示波器可以精確測量脈沖寬度、上升沿/下降沿時間等時域參數，而E5071C可以分析脈沖信號的頻譜特性。兩者結合可以全面評估脈沖信號的質量。

　　聯用策略與技術挑戰:

　　實現E5071C和示波器的有效聯用，需要考慮以下幾個方面：

　　同步觸發:為了保證時域和頻域數據的同步性，需要采用同步觸發技術，確保示波器和E5071C同時采集數據。

　　數據接口:需要選擇合適的接口，例如GPIB或LAN接口，實現數據交換和控制。

　　軟件協同:需要合適的軟件工具，實現數據的同步采集和聯合分析。某些示波器和矢量網絡分析儀具有內置的軟件功能，可以簡化這一過程。

　　將是德E5071C矢量網絡分析儀與示波器聯用，是一種有效的策略，可以顯著提高射頻和微波測試的精度和效率。通過合理的聯用策略和有效的軟件支持，可以更全面地理解信號特性，解決復雜測試難題，并最終優化系統性能。然而，需要工程師具備扎實的射頻、微波和信號處理基礎知識，才能充分發揮兩者聯用的優勢，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
