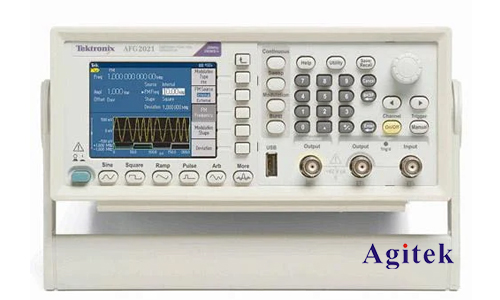

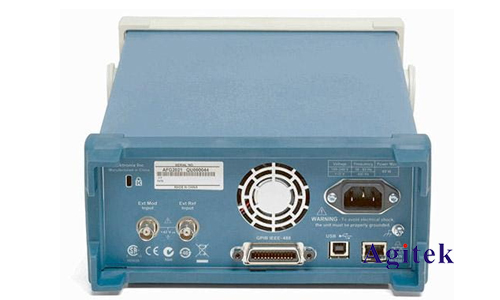

泰克（Tektronix）作為業界領先的測試測量儀器廠商，其信號發生器以其精準度、穩定性和豐富的功能而聞名。本文將深入探討泰克信號發生器中方波信號的產生機制，涵蓋其內部原理、關鍵參數設置以及在不同應用領域的實踐案例。

　　一、方波信號的產生原理

　　泰克信號發生器產生方波信號的核心部件是數字信號處理器（DSP）和高速數字到模擬轉換器（DAC）。整個過程可以簡化為以下步驟：

　　1.內部時鐘信號:高精度、低抖動晶體振蕩器產生穩定的內部時鐘信號，為整個信號生成過程提供精確的時間基準。這個時鐘信號的頻率精度直接影響輸出方波的頻率精度。

　　2.數字波形生成:DSP根據用戶設定的頻率、幅度、占空比等參數，生成數字化的方波波形數據。這并非簡單的邏輯高低電平切換，而是經過復雜的算法處理，以保證波形的精確度和穩定性。例如，為了減少諧波失真，DSP可能會采用更高級的波形合成算法，例如基于正弦波疊加或其他數字濾波技術。

　　3.數字-模擬轉換:生成的數字波形數據送入高速DAC進行轉換。DAC的性能，特別是其轉換速度和分辨率，直接決定了輸出方波的質量。高性能DAC能夠減少量化噪聲和階梯效應，從而獲得更接近理想方波的輸出。

　　4.放大與輸出:轉換后的模擬信號經過放大電路放大到用戶設定的幅度，最后通過輸出接口輸出。放大電路的設計需要保證線性度和低失真，以避免引入額外的信號畸變。

　　不同型號的泰克信號發生器在具體實現上可能存在差異，例如，一些高端型號可能采用更先進的直接數字合成（DDS）技術，以實現更寬的頻率范圍和更精細的頻率步進。但其基本原理都遵循上述流程。

　　二、關鍵參數設置及影響

　　在使用泰克信號發生器產生方波信號時，需要仔細設置以下關鍵參數：

　　頻率(Frequency):決定方波的重復頻率，單位通常為Hz或kHz。設置范圍取決于信號發生器的型號。

　　幅度(Amplitude):決定方波的峰峰值電壓或電流。需要根據負載和應用需求進行調整。

　　占空比(Duty Cycle):高電平持續時間占整個周期時間的比例，通常以百分比表示。改變占空比可以產生不同形狀的脈沖信號。

　　上升時間(Rise Time)和下降時間(Fall Time):分別表示方波從低電平到高電平以及從高電平到低電平的轉換時間。這些參數反映了信號的轉換速度，過長的轉換時間會導致信號畸變。泰克信號發生器通常能夠精細控制這些參數。

　　輸出阻抗(Output Impedance):信號發生器的輸出阻抗會影響信號的傳輸特性。需要根據負載阻抗進行匹配，以保證信號的完整性和穩定性。

　　這些參數的設置會直接影響輸出方波的質量和特性，工程師需要根據實際應用需求進行精確調整。

　　三、應用領域

　　泰克信號發生器產生的方波信號廣泛應用于各種測試和測量領域，例如：

　　數字電路測試:用于測試數字電路的邏輯功能、時序特性以及抗干擾能力。

　　模擬電路測試:作為激勵信號用于測試模擬電路的頻率響應、線性度等特性。

　　通信系統測試:用于測試通信系統的調制解調、數據傳輸?shù)裙δ堋?/span>

　　教育科研:在電子工程、通信工程等專業教學和科研中作為信號源。

　　自動化測試:集成到自動化測試系統中，實現信號的自動產生和控制。

　　泰克信號發生器憑借其先進的技術和可靠的性能，能夠產生高質量的方波信號，滿足各種應用需求。理解其內部產生機制和關鍵參數設置，對于充分發揮其功能，獲得精確的測試結果至關重要。
