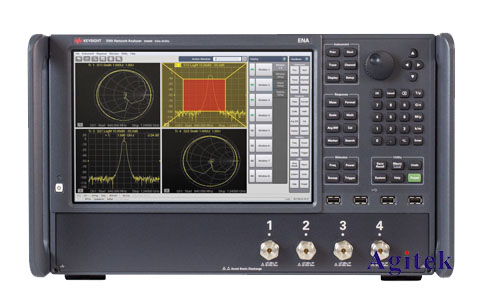

在現代通信和電子系統中，信號完整性至關重要。任何信號失真都會導致系統性能下降，甚至完全失效。因此，對信號失真的精確測量和分析成為設計和測試環節的關鍵步驟。是德科技E5080B矢量網絡分析儀憑借其卓越的性能和強大的軟件功能，成為進行信號失真分析的理想工具。它能夠精確測量各種類型的信號失真，例如諧波失真、互調失真、以及其他非線性失真，為工程師提供豐富的診斷信息，從而優化電路設計，提高系統可靠性。

　　E5080B矢量網絡分析儀在信號失真分析中的測量原理

　　E5080B采用矢量調制技術，能夠精確測量信號的幅度和相位信息。在信號失真分析中，它主要通過以下步驟進行測量：

　　激勵信號的產生:E5080B內置信號發生器，可以產生不同頻率、幅度和調制方式的激勵信號。

　　待測器件的連接:待測器件（例如功率放大器、混頻器等）與E5008B通過合適的連接器和電纜連接。

　　信號的接收和分析:E5080B接收待測器件輸出的信號，并通過其內置的接收機和信號處理單元進行分析。

　　失真參數的計算:E5080B根據接收到的信號，計算各種失真參數，例如諧波失真（HD）、互調失真（IMD）、總諧波失真（THD）等。這些參數通常以dBc(分貝相對載波)或%(百分比)表示。

　　關鍵參數設置與測試方法

　　為了獲得準確的信號失真測量結果，需要合理設置E5080B的各種參數，包括：

　　激勵信號頻率和功率:選擇合適的激勵信號頻率和功率，以覆蓋待測器件的工作頻段和動態范圍。

　　掃描方式:選擇合適的掃描方式，例如單點測量或掃頻測量。

　　測量帶寬:選擇合適的測量帶寬，以避免噪聲的影響。

　　平均次數:多次平均測量結果，以提高測量精度。

　　窗口函數:選擇合適的窗口函數，以減少譜泄漏。

　　不同類型的失真測試需要不同的設置和方法。例如，諧波失真測試主要關注激勵信號諧波分量的幅度，而互調失真測試則關注兩個或多個激勵信號的互調產物。E5080B提供了豐富的測試選項和預設配置，方便用戶進行不同類型的失真測試。

　　數據處理與分析

　　E5080B的軟件提供了強大的數據處理和分析功能，用戶可以根據需要進行數據處理和分析，包括：

　　數據顯示:E5080B可以將測量結果以圖表或表格的形式顯示，方便用戶直觀地觀察信號失真情況。

　　數據導出:用戶可以將測量數據導出到計算機，以便進行更深入的分析和處理。

　　報告生成:E5080B可以自動生成測試報告，方便用戶記錄和共享測試結果。

　　利用這些數據分析工具，工程師可以識別出電路中導致信號失真的主要原因，并采取相應的措施進行改進。

　　應用案例分析

　　E5080B廣泛應用于各種射頻和微波電路的信號失真分析，例如：

　　功率放大器測試:評估功率放大器的線性度和輸出功率，確定其在不同工作條件下的失真性能。

　　混頻器測試:評估混頻器的轉換損耗和互調失真，確保其能夠在目標頻率范圍內正常工作。

　　濾波器測試:評估濾波器的帶內插入損耗和帶外抑制能力，確保其能夠有效地濾除干擾信號。

　　是德E5080B矢量網絡分析儀是進行信號失真分析的強大工具，其高精度、多功能性和強大的軟件功能為工程師提供全面的解決方案。通過合理設置參數、選擇合適的測試方法以及進行深入的數據分析，可以有效評估各種射頻和微波電路的信號失真性能，從而優化電路設計，提高系統性能和可靠性。
