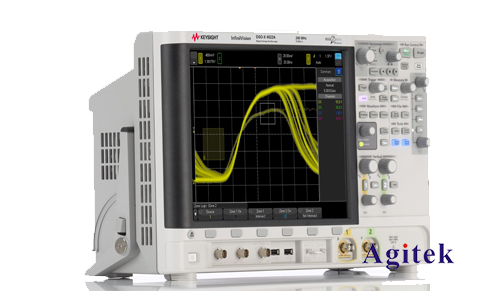

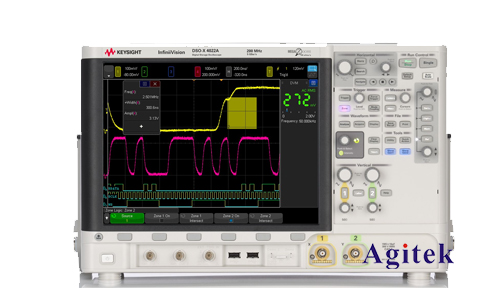

是德科技（Keysight）的DSOX4022A示波器是一款高性能的數字示波器，其強大的功能使其成為分析各種信號，特別是電感信號的理想工具。本文將深入探討DSOX4022A在電感信號分析中的應用，包括其優勢、使用方法以及在不同應用場景下的具體案例分析。

　　一、DSOX4022A示波器的關鍵特性及其在電感信號分析中的優勢

　　DSOX4022A示波器具備諸多特性，使其在電感信號分析中展現出顯著的優勢。首先，其高帶寬和采樣率能夠準確捕捉電感信號中快速變化的細節，避免信號失真。例如，在分析開關電源中的電感電流紋波時，高采樣率可以清晰地顯示紋波的幅度和頻率，從而幫助工程師優化電路設計，減少能量損耗。其次，DSOX4022A擁有多種測量功能，例如上升時間、下降時間、脈沖寬度、頻率等，可以直接對電感信號的關鍵參數進行精確測量，減少了手動計算的誤差和時間成本。此外，其內置的數學運算功能，例如傅里葉變換(FFT)，可以將時域信號轉換為頻域信號，從而分析電感信號中的諧波成分，識別潛在的干擾源。這對于分析電感在不同頻率下的特性，以及識別電路中的寄生參數至關重要。最后，DSOX4022A具有良好的信噪比，能夠有效地抑制背景噪聲，確保測量結果的準確性，尤其是在低電平信號測量中，這一點尤為重要。

　　二、DSOX4022A在電感信號分析中的使用方法及技巧

　　在使用DSOX4022A分析電感信號時，需要根據具體的應用場景選擇合適的探頭和測量設置。對于高頻電感信號，需要使用高帶寬的探頭，以避免信號衰減和失真。同時，需要根據信號的幅度調整垂直刻度和觸發電平，確保信號能夠被清晰地顯示。在測量電感電流時，通常需要使用電流探頭，其精度和帶寬也需要根據實際需求進行選擇。此外，合理設置觸發方式，例如邊沿觸發或斜率觸發，可以確保示波器能夠準確地捕捉到感興趣的信號事件。

　　對于復雜的電感信號，可以使用示波器的數學運算功能進行信號處理。例如，可以使用FFT功能分析信號的頻譜特性，識別信號中的諧波和噪聲成分。還可以使用平均功能減少噪聲的影響，提高測量精度。通過靈活運用示波器的各種功能，可以更有效地分析電感信號，提取關鍵信息，從而為電路設計和故障診斷提供可靠的數據支持。

　　三、DSOX4022A在不同應用場景下的案例分析

　　DSOX4022A示波器可以應用于各種涉及電感的場景，例如：

　　開關電源設計:分析電感電流紋波、電壓尖峰等，優化電路設計，提高效率并降低EMI。通過觀察電感電流波形，可以判斷開關頻率是否合適，以及是否存在電流過沖或欠沖現象。

　　濾波器設計:分析電感在不同頻率下的阻抗特性，驗證濾波器的設計參數。通過FFT分析，可以清晰地看到濾波器的通帶和阻帶特性。

　　電機控制:分析電機驅動電路中的電感電流波形，診斷故障，優化控制策略?？梢酝ㄟ^(guò)觀察電流波形的形狀和幅度，判斷電機是否正常運行，以及是否存在過流等故障。

　　磁性元件測試:測試電感的品質因數(Q值)、自諧振頻率等參數。通過對電感進行激勵，并觀察其響應波形，可以精確測量其參數。

　　在這些應用中，DSOX4022A憑借其高精度、高帶寬和強大的分析功能，為工程師提供了強大的分析工具，極大地提高了工作效率。

　　是德DSOX4022A示波器憑借其卓越的性能和豐富的功能，成為分析電感信號的強大工具。通過合理地運用其各種功能和技巧，工程師可以有效地分析電感信號，解決各種與電感相關的工程問題。其在開關電源、濾波器設計、電機控制以及磁性元件測試等領域都有著廣泛的應用，為提高產品性能和可靠性提供了堅實的保障。
