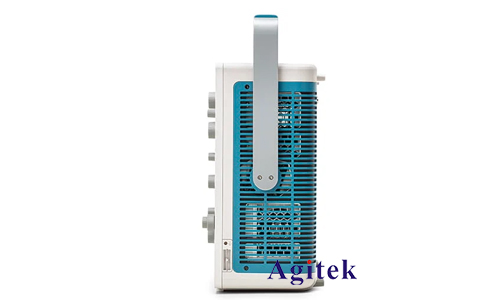

泰克示波器以其高精度、高帶寬和豐富的功能而聞名，廣泛應用于電子工程、通信技術等領域。準確測量5V電壓信號波形是許多電子電路設計、調試和測試環節中不可或缺的一步。然而，即使使用高端的泰克示波器，如果操作不當，也可能導致測量結果不準確。本文將詳細講解如何利用泰克示波器精確測量5V信號波形，并提供一些實用技巧。

　　一、探頭選擇與連接:

　　選擇合適的探頭是精確測量的關鍵。對于5V信號，通常可以使用1:1或10:1的探頭。1:1探頭具有更高的保真度，適用于觀察信號細節，但會增加示波器的輸入負載。10:1探頭則具有更高的輸入阻抗，減少對被測電路的影響，適合于高阻抗電路的測量。選擇時需要根據被測電路的特性進行選擇。

　　連接探頭時，務必確保探頭與被測電路良好接觸，避免接觸不良導致信號衰減或引入噪聲。應注意探頭的接地，良好的接地能夠有效抑制噪聲干擾。

　　二、示波器參數設置:

　　正確的示波器參數設置對于精確測量至關重要。以下是一些關鍵參數的設置建議：

　　垂直刻度(Vertical Scale):根據5V信號的幅度范圍選擇合適的垂直刻度，通常建議將信號波形占據屏幕的大部分區域，以便于觀察細節。過大的刻度會損失細節，過小的刻度則可能無法完全顯示波形。

　　水平刻度(Horizontal Scale):根據信號的頻率選擇合適的水平刻度，以便清晰地觀察信號的周期和變化。對于低頻信號，可以選擇較大的水平刻度；對于高頻信號，則需要選擇較小的水平刻度。

　　觸發(Trigger):正確的觸發設置能夠穩定地顯示信號波形。可以選擇合適的觸發源、觸發電平以及觸發模式，例如邊沿觸發、脈沖寬度觸發等，以確保波形穩定顯示。觸發模式的選擇取決于信號的特性，例如對于周期性信號可以選擇邊沿觸發，對于非周期性信號則可能需要采用其他觸發模式。

　　耦合方式(Coupling):通常選擇直流耦合(DC coupling)以觀察信號的直流分量。如果只需要觀察交流分量，可以選擇交流耦合(AC coupling)。

　　帶寬限制(Bandwidth Limit):適當的帶寬限制可以有效抑制高頻噪聲，提高測量精度。

　　三、波形分析:

　　通過示波器，我們可以觀察信號的幅度、頻率、周期、上升沿時間、下降沿時間、占空比等參數。泰克示波器通常提供自動測量功能，可以直接測量這些參數。對于一些復雜的波形，可能需要手動測量或使用示波器的數學運算功能進行分析。

　　四、常見問題與排查:

　　在測量過程中，可能會遇到一些常見問題，例如：

　　噪聲干擾:可以使用屏蔽線、良好的接地以及示波器的噪聲抑制功能來減少噪聲干擾。

　　信號衰減:檢查探頭連接是否良好，并確保探頭阻抗與被測電路阻抗匹配。

　　觸發不穩定:調整觸發源、觸發電平以及觸發模式，直到波形穩定顯示。

　　測量誤差:仔細檢查示波器參數設置，并確保探頭校準。

　　五、不同類型5V信號的測量:

　　針對不同類型的5V信號，例如方波、正弦波、脈沖波等，需要根據其特性選擇合適的測量方法和參數設置。例如，對于脈沖信號，需要特別關注脈沖寬度、上升時間和下降時間等參數。

　　使用泰克示波器精確測量5V信號波形需要掌握探頭選擇、參數設置、波形分析以及故障排除等多方面的知識和技巧。
