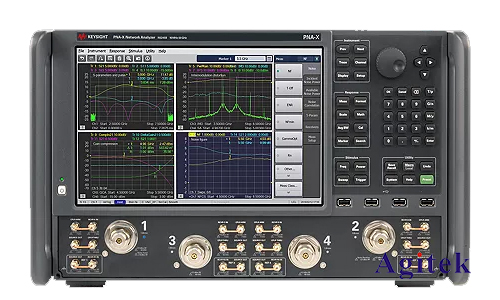

群延遲是衡量信號通過系統時不同頻率成分傳播延遲差異的重要指標。在高頻電路設計中，尤其是在高速數字電路、寬帶通信系統和射頻微波系統等領域，精確的群延遲測量對于保證系統性能、抑制信號失真和提高信道容量至關重要。是德科技的矢量網絡分析儀憑借其高精度、寬頻帶和強大的功能，成為群延遲測量的首選工具。然而，影響群延遲測量精度的因素眾多，理解這些因素并采取相應的措施對于獲得準確可靠的測量結果至關重要。

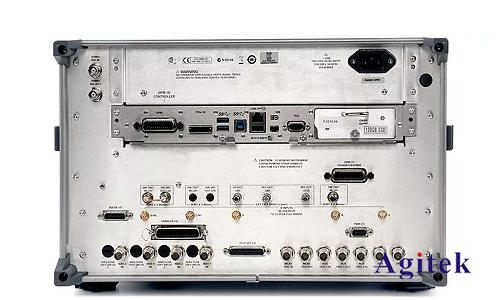

　　群延遲測量原理

　　是德VNA進行群延遲測量主要基于S參數的測量結果。群延遲的計算通常基于S參數的相位信息，通過對相位響應進行微分得到。具體來說，群延遲τ(f)的計算公式如下：

　　τ(f)=-dφ(f)/d(2πf)

　　其中，φ(f)是S參數的相位響應，f是頻率。VNA內部通過快速傅里葉變換(FFT)和數字信號處理技術對采集到的S參數數據進行處理，從而計算出群延遲。不同的VNA型號可能采用不同的算法和技術來優化群延遲的計算，以提高測量速度和精度。

　　影響群延遲測量精度的因素

　　影響是德VNA群延遲測量精度的因素主要可以分為以下幾類：

　　系統誤差:這包括VNA自身的系統誤差，例如源誤差、接收機誤差、以及連接器和電纜的誤差。這些誤差會直接影響到S參數的測量精度，進而影響群延遲的計算結果。

　　校準誤差:不完善的校準會引入顯著的系統誤差，尤其是在寬頻帶測量中。校準的準確性直接關系到群延遲測量的可靠性。常見的校準方法包括SOLT(Short-Open-Load-Thru)、TRL(Through-Reflect-Line)和LMR(Line-Match-Reflect)等。

　　環境因素:溫度、濕度和電磁干擾等環境因素也會影響VNA的測量精度，從而影響群延遲的測量結果。溫度變化會導致器件參數漂移，而電磁干擾則可能引入噪聲和干擾信號。

　　被測器件特性:被測器件本身的特性，例如非線性效應、諧波失真等，也會影響群延遲的測量。對于具有高非線性特性的器件，需要采取特殊的測量方法來減小非線性效應的影響。

　　測量方法:不同的測量方法，例如單端口測量和雙端口測量，也會影響群延遲的精度。選擇合適的測量方法對于獲得準確的測量結果至關重要。

　　頻率分辨率和掃描速度:較低的頻率分辨率可能會導致群延遲計算結果不準確，而過高的掃描速度則可能導致采樣不足，影響測量精度。

　　提高群延遲測量精度的措施

　　為了提高是德VNA群延遲測量的精度，可以采取以下措施：

　　選擇合適的校準方法:根據被測器件的特性和頻率范圍選擇合適的校準方法，并進行多次校準以確保校準的準確性。

　　控制環境條件:在穩定的環境條件下進行測量，避免溫度、濕度和電磁干擾等因素的影響。

　　優化測量參數:選擇合適的頻率分辨率、掃描速度和平均次數，以平衡測量速度和精度。

　　使用高精度連接器和電纜:使用高質量的連接器和電纜，以減少連接誤差。

　　補償系統誤差:利用VNA的誤差補償功能，對系統誤差進行補償。

　　采用高級測量技術:例如，使用多端口矢量網絡分析儀或采用特殊的測量技術，例如時間域反射測量(TDR)，可以提高測量的精度和可靠性。

　　是德矢量網絡分析儀的群延遲測量功能在高頻電路設計中扮演著重要的角色。然而，影響其精度的因素眾多，需要工程師充分理解這些因素并采取相應的措施，才能獲得準確可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
