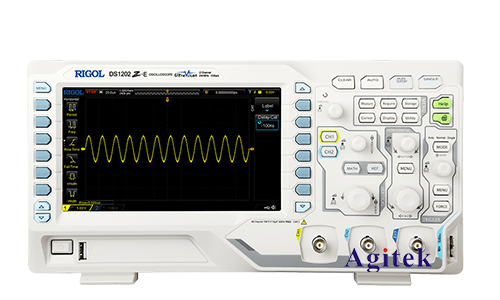

普源DS1102Z-E數字存儲示波器作為一款經濟型示波器，在眾多領域得到廣泛應用。然而，其在射頻信號測量領域的應用并非沒有限制。本文將深入探討DS1102Z-E在射頻信號測量中的能力，并分析其在面對不同類型和頻率的射頻信號時可能遇到的挑戰。

　　一、DS1102Z-E的性能參數與射頻測量能力:

　　DS1102Z-E的帶寬通常為100MHz，這決定了其能夠有效測量的最高信號頻率。超過此帶寬的信號，其波形將受到嚴重的衰減和失真，測量結果將不可靠。采樣率同樣至關重要，它直接影響對高頻信號細節的捕捉能力。較低的采樣率可能導致信號混疊，從而造成測量誤差。此外，垂直分辨率也影響測量精度，更高的垂直分辨率可以更準確地反映信號的幅度變化。DS1102Z-E的垂直分辨率通常為8位。

　　除了這些核心參數，其他因素如輸入阻抗、噪聲水平、以及示波器的觸發性能都會影響射頻測量的準確性。例如，不匹配的輸入阻抗會導致信號反射，從而影響測量結果。示波器的噪聲水平過高會掩蓋微弱的射頻信號，導致測量誤差。不合適的觸發設置則可能導致無法捕捉到目標信號，或捕捉到不完整的信號。

　　二、DS1102Z-E在不同射頻測量場景中的應用:

　　DS1102Z-E可以勝任一些低頻射頻信號的測量，例如：

　　數字調制信號的觀察:在帶寬允許范圍內，DS1102Z-E可以觀察數字調制信號的波形，例如ASK、FSK、PSK等，并可以進行基本的信號完整性分析。

　　簡單電路的射頻測試:在測試一些簡單的射頻電路，例如低頻振蕩器或放大器時，DS1102Z-E可以用來觀察輸出信號的波形和幅度，進行初步的性能評估。

　　教學和實驗用途:由于其價格相對低廉，DS1102Z-E非常適合用于教學和實驗目的，讓學生了解示波器的基本使用方法和射頻信號的基本特性。

　　三、提升DS1102Z-E射頻測量可靠性的方法:

　　為了盡可能提高DS1102Z-E在射頻測量中的可靠性，我們可以采取以下措施：

　　選擇合適的探頭:使用具有高帶寬和低電容的探頭可以減少信號衰減和失真。

　　優化觸發設置:選擇合適的觸發源和觸發電平，可以確保準確捕捉到目標信號。

　　降低噪聲干擾:良好的接地和屏蔽措施可以有效降低噪聲干擾，提高測量精度。

　　進行校準:定期對示波器進行校準，可以確保測量結果的準確性。

　　普源DS1102Z-E示波器在一些低頻射頻信號測量中具有一定的適用性。在選擇示波器進行射頻測量時，必須根據實際需求選擇合適的型號，并采取相應的措施以提高測量結果的可靠性。對于高頻或高精度射頻測量，建議選擇更高性能的示波器，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
