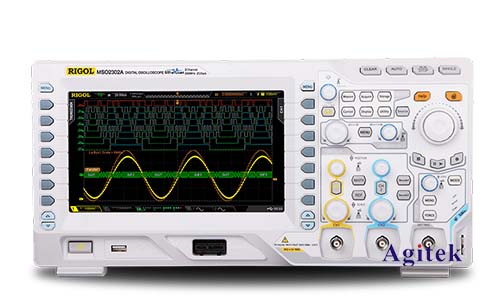

直流電阻的測量在電子電路設計、測試和維護中至關重要。傳統上，使用萬用表進行直流電阻測量較為普遍。然而，對于一些需要更高精度、更快速測量或需要進行動態監測的場合，普源示波器憑借其強大的功能和靈活的配置，成為一種理想的測量工具。本文將深入探討利用普源示波器測量直流電阻的多種方法，并分析其優缺點及適用場景。

　　一、基于電壓-電流法的直流電阻測量

　　這是最基礎的直流電阻測量方法，其原理基于歐姆定律：R=U/I，其中R為電阻值，U為電壓，I為電流。利用普源示波器，我們可以通過測量電阻兩端的電壓和流過電阻的電流來計算電阻值。

　　1.1方法步驟:

　　搭建電路:將待測電阻與一個已知值的標準電阻串聯連接，并連接到一個穩定的直流電源。

　　測量電壓:使用示波器測量待測電阻兩端的電壓降 (U_x) 和標準電阻兩端的電壓降 (U_s)。

　　計算電流:根據標準電阻的阻值(R_s) 和其兩端的電壓降(U_s)，利用歐姆定律計算流過電路的電流：I = U_s / R_s。

　　計算電阻:利用歐姆定律計算待測電阻的阻值：R_x = U_x / I。

　　1.2優缺點分析:

　　優點:方法簡單易懂，操作方便，所需設備簡單。

　　缺點:精度受限于電源穩定性、示波器測量精度以及標準電阻的精度。電流測量容易受到噪聲干擾，尤其在低阻值測量時。

　　二、恒流源法測量直流電阻

　　為了克服電壓-電流法中電流測量不穩定的缺點，可以使用恒流源法。該方法使用恒流源提供穩定的電流，然后測量待測電阻兩端的電壓降，再根據歐姆定律計算電阻值。

　　2.1方法步驟:

　　搭建電路:使用恒流源向待測電阻提供穩定的直流電流。

　　測量電壓:使用示波器測量待測電阻兩端的電壓降(U_x)。

　　計算電阻:根據恒流源提供的電流(I)和測得的電壓降 (U_x)，利用歐姆定律計算電阻值：R_x = U_x / I。

　　2.2優缺點分析:

　　優點:測量精度更高，受噪聲干擾更小，尤其適用于低阻值電阻的測量。

　　缺點:需要使用恒流源，增加了設備成本。

　　三、利用示波器數學運算功能測量直流電阻

　　普源示波器通常具有強大的數學運算功能，可以對采集到的波形進行各種運算，從而提高測量精度和效率。例如，可以利用示波器的FFT功能分析信號中的噪聲成分，并將其去除，從而提高測量精度。

　　3.1方法步驟:

　　該方法與電壓-電流法類似，但利用示波器的數學運算功能對采集到的電壓和電流信號進行處理，例如進行平均值計算、濾波處理等，從而減少噪聲干擾并提高測量精度。

　　3.2優缺點分析:

　　優點:可以有效減少噪聲干擾，提高測量精度，并實現自動化測量。

　　缺點:需要對示波器的數學運算功能有一定的了解。

　　四、誤差分析及精度提升

　　在使用以上方法測量直流電阻時，需要考慮各種誤差來源，例如電源電壓波動、示波器測量精度、探頭電容和電阻的影響、以及環境溫度等因素。為了提高測量精度，可以采取以下措施：

　　使用高精度儀器:選擇精度更高的電源、示波器和標準電阻。

　　環境溫度控制:控制環境溫度，減少溫度變化帶來的影響。

　　多次測量取平均值:進行多次測量，并取平均值，以減少隨機誤差的影響。

　　校準儀器:定期校準儀器，確保測量精度。

　　五、應用案例

　　例如，在測試電機繞組電阻時，可以使用恒流源法，因為電機繞組電阻通常較小，容易受到噪聲干擾。在測量高精度電阻時，可以利用示波器的數學運算功能來提高測量精度。

　　本文介紹了利用普源示波器測量直流電阻的多種方法，并對每種方法的優缺點進行了分析。選擇哪種方法取決于待測電阻的阻值范圍、測量精度要求以及可用的設備。通過合理的實驗設計和數據處理，可以利用普源示波器實現高精度、高效的直流電阻測量，如果您有更多疑問或需求可以關注西安安泰測試哦！非常榮幸為您排憂解難。
